Artículo 690 del NEC Explicado

NEC Article 690 Explained

Comprensión de los requisitos del Código Eléctrico Nacional para los sistemas solares fotovoltaicos (FV)

A medida que los sistemas solares fotovoltaicos (FV) continúan expandiéndose en aplicaciones residenciales, comerciales, industriales y a gran escala, garantizar que se instalen de manera segura y confiable se ha vuelto más importante que nunca. El Código Eléctrico Nacional (NEC) proporciona la base para instalaciones eléctricas seguras en los Estados Unidos, y el Artículo 690 es la sección principal que rige los sistemas fotovoltaicos.

El Artículo 690 del NEC establece requisitos para el diseño, instalación, cableado, protección contra sobrecorriente, medios de desconexión, puesta a tierra, etiquetado, apagado rápido y otros aspectos críticos de los sistemas solares fotovoltaicos. Aunque el Código está escrito principalmente para profesionales de la electricidad, comprender su propósito beneficia por igual a electricistas, instaladores solares, inspectores, ingenieros, gerentes de instalaciones, técnicos de mantenimiento y profesionales de la seguridad.

Esta guía explica qué cubre el Artículo 690 del NEC, por qué existe y cómo contribuye a instalaciones fotovoltaicas más seguras.

¿Qué es el Artículo 690 del NEC?

El Artículo 690 del NEC es la sección del Código Eléctrico Nacional dedicada específicamente a los sistemas solares fotovoltaicos (FV).

Su propósito es establecer requisitos mínimos para la instalación de sistemas fotovoltaicos de manera que proteja a:

  • Las personas
  • Los edificios
  • Los equipos eléctricos
  • Los equipos de emergencia
  • El personal de servicios públicos

En lugar de centrarse en la producción de energía o la eficiencia del sistema, el Artículo 690 se centra en la seguridad eléctrica.

Aborda cómo deben instalarse los sistemas fotovoltaicos para que puedan operar de forma segura durante toda su vida útil.

Por qué es importante el Artículo 690 del NEC

Los sistemas fotovoltaicos difieren de los sistemas eléctricos tradicionales en varios aspectos importantes.

A diferencia de la mayoría de los sistemas eléctricos de edificios, los paneles solares:

  • Generan electricidad siempre que están expuestos a la luz.
  • Producen electricidad de corriente continua (CC).
  • Pueden permanecer energizados después de que se abran los interruptores de desconexión.
  • A menudo operan a altos voltajes de CC.
  • Pueden incluir múltiples fuentes de energía, como baterías y conexiones a la red eléctrica.

Debido a estas características únicas, las reglas de cableado convencionales por sí solas no son suficientes.

El Artículo 690 proporciona requisitos específicamente destinados a abordar estas diferencias y reducir los peligros eléctricos.

¿Qué cubre el Artículo 690?

El Artículo 690 aborda muchos aspectos de la instalación de sistemas fotovoltaicos, incluyendo:

  • Diseño del sistema
  • Requisitos del circuito
  • Dimensionamiento del conductor
  • Medios de desconexión
  • Protección contra sobrecorriente
  • Clasificaciones de equipos
  • Puesta a tierra y unión
  • Apagado rápido
  • Etiquetado
  • Métodos de cableado
  • Punto de interconexión
  • Interfaces de almacenamiento de energía (cuando corresponda)

El Código se actualiza periódicamente a medida que evoluciona la tecnología fotovoltaica.

Ámbito del Artículo 690

El Artículo 690 se aplica a los sistemas de energía fotovoltaica, independientemente de si son:

  • Residenciales
  • Comerciales
  • Industriales
  • Agrícolas
  • Institucionales
  • Interconectados a la red eléctrica
  • Autónomos
  • Sistemas híbridos

Los requisitos específicos que se aplican dependen de la configuración del sistema y del equipo involucrado.

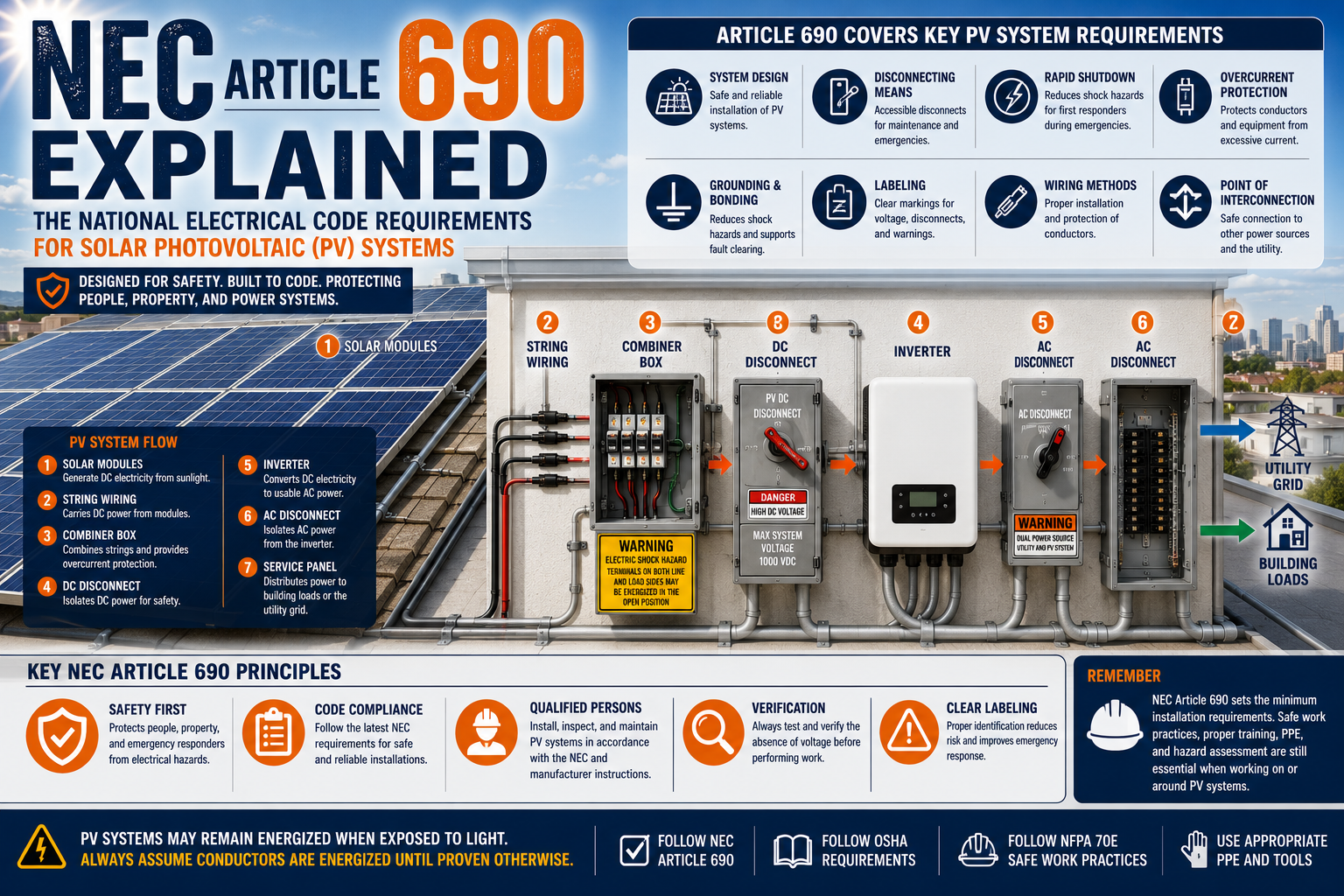

Componentes principales cubiertos por el Artículo 690

Una instalación fotovoltaica típica puede incluir equipos abordados por el Artículo 690, tales como:

  • Módulos solares
  • Cableado en cadena
  • Cajas combinadoras
  • Desconexiones de CC
  • Inversores
  • Desconexiones de CA
  • Equipo de apagado rápido
  • Protección contra fallas a tierra
  • Protección contra fallas de arco
  • Cajas de conexiones
  • Conductores
  • Conectores
  • Equipo de monitoreo

Cada componente debe instalarse de acuerdo con los requisitos del Código y las instrucciones del fabricante.

Medios de desconexión

Uno de los objetivos principales del Artículo 690 es garantizar que los sistemas fotovoltaicos puedan aislarse de forma segura para el mantenimiento y las emergencias.

Los medios de desconexión ayudan a:

  • Proteger al personal de mantenimiento
  • Aislar el equipo
  • Apoyar la resolución de problemas
  • Mejorar la respuesta a emergencias

Sin embargo, abrir un interruptor de desconexión no elimina necesariamente todo el voltaje dentro de un sistema fotovoltaico.

Debido a que los módulos solares continúan generando electricidad siempre que están iluminados, los trabajadores aún deben verificar la ausencia de voltaje antes de comenzar a trabajar.

Requisitos de apagado rápido

Una de las partes más reconocidas del Artículo 690 se refiere al apagado rápido.

Los requisitos de apagado rápido se introdujeron para mejorar la seguridad de los bomberos y los equipos de emergencia, al reducir los voltajes peligrosos en porciones específicas de los sistemas fotovoltaicos en los techos.

Los sistemas de apagado rápido tienen como objetivo:

  • Reducir los peligros de descarga
  • Mejorar el acceso en caso de emergencia
  • Mejorar la seguridad del personal de respuesta
  • Limitar los conductores energizados dentro de áreas designadas

Aunque el apagado rápido mejora la seguridad, no sustituye las pruebas adecuadas, el equipo de protección personal (EPP) o las prácticas de trabajo seguras.

Protección contra sobrecorriente

El Artículo 690 establece requisitos para proteger los circuitos fotovoltaicos contra corrientes excesivas.

La protección adecuada contra sobrecorriente ayuda a:

  • Prevenir daños en los conductores
  • Reducir el riesgo de incendio
  • Proteger el equipo
  • Mejorar la fiabilidad del sistema

Los dispositivos de protección deben seleccionarse adecuadamente para aplicaciones fotovoltaicas e instalarse de acuerdo con los requisitos del Código.

Puesta a tierra y unión

La puesta a tierra y la unión son elementos esenciales de la seguridad eléctrica.

El Artículo 690 incluye requisitos destinados a:

  • Reducir los peligros de descarga
  • Mejorar la eliminación de fallas
  • Estabilizar el voltaje del sistema
  • Proteger el equipo

Una puesta a tierra y unión adecuadas deben seguir tanto el NEC como las instrucciones de instalación del fabricante.

Clasificaciones de los equipos

Los sistemas fotovoltaicos a menudo operan a voltajes mucho más altos que los que se encuentran en los circuitos derivados estándar.

El Artículo 690 requiere que el equipo sea adecuado para el voltaje, la corriente y las condiciones ambientales previstos.

Esto incluye:

  • Interruptores de desconexión
  • Conductores
  • Conectores
  • Dispositivos de sobrecorriente
  • Gabinetes
  • Inversores
  • Cajas de conexiones

El uso de equipos no listados o no clasificados para aplicaciones fotovoltaicas puede crear graves peligros de seguridad.

Requisitos de etiquetado

Un etiquetado claro juega un papel vital en la seguridad eléctrica.

El Artículo 690 exige varias marcas que ayudan a identificar:

  • Ubicaciones de desconexión
  • Voltajes del sistema
  • Fuentes de alimentación
  • Información de advertencia
  • Instrucciones de apagado de emergencia

Estas etiquetas ayudan a:

  • Electricistas
  • Inspectores
  • Personal de mantenimiento
  • Bomberos
  • Trabajadores de servicios públicos
  • Personal de emergencia

Un etiquetado preciso puede reducir significativamente la confusión durante situaciones de emergencia.

Métodos de cableado

El cableado fotovoltaico a menudo está expuesto a entornos exteriores durante décadas.

El Artículo 690 establece requisitos destinados a garantizar que los conductores estén:

  • Debidamente protegidos
  • Correctamente soportados
  • Adecuados para la exposición ambiental
  • Instalados utilizando métodos de cableado aprobados

Una gestión adecuada del cableado también reduce los daños mecánicos y los problemas de mantenimiento a largo plazo.

Interconexión con servicios públicos

Los sistemas fotovoltaicos conectados a la red deben interconectarse de forma segura con la red eléctrica.

El Artículo 690, junto con otros requisitos del NEC, ayuda a garantizar prácticas de interconexión seguras.

Las empresas de servicios públicos también pueden tener requisitos de interconexión adicionales más allá del NEC.

Protección contra fallas de arco

Ciertos sistemas fotovoltaicos requieren protección contra fallas de arco para reducir el riesgo de incendios eléctricos causados por conductores dañados o conexiones eléctricas deficientes.

Los dispositivos de protección contra fallas de arco monitorean las características eléctricas y pueden desconectar el sistema cuando se detectan condiciones peligrosas.

Aunque estos dispositivos mejoran la seguridad, no eliminan la necesidad de una instalación y un mantenimiento adecuados.

Trabajo seguro en sistemas conformes con el NEC

Un sistema que cumple con el Artículo 690 del NEC no debe considerarse automáticamente seguro para trabajar mientras esté energizado.

Los trabajadores deben continuar:

  • Realizando evaluaciones de riesgos
  • Verificando la ausencia de voltaje
  • Siguiendo los procedimientos de bloqueo/etiquetado (Lockout/Tagout) cuando sea aplicable
  • Usando el EPP adecuado
  • Utilizando equipos de prueba con la clasificación correcta
  • Inspeccionando las herramientas aisladas antes de usarlas
  • Siguiendo los requisitos de OSHA
  • Siguiendo las prácticas de trabajo seguro de NFPA 70E

El cumplimiento del Código y las prácticas de trabajo seguro se complementan mutuamente.

Artículo 690 y OSHA

El NEC y OSHA tienen propósitos diferentes.

El NEC establece los requisitos de instalación.

OSHA establece los requisitos de seguridad en el lugar de trabajo.

Una instalación fotovoltaica puede cumplir con el NEC, pero los trabajadores deben seguir las regulaciones de OSHA con respecto a:

  • Personas cualificadas
  • Prácticas de trabajo eléctrico
  • EPP
  • Reconocimiento de peligros
  • Capacitación
  • Inspección de equipos

Los empleadores deben garantizar el cumplimiento tanto de los códigos de instalación como de las regulaciones de seguridad en el lugar de trabajo.

Artículo 690 y NFPA 70E

Aunque ambos documentos abordan la seguridad eléctrica, tienen objetivos diferentes.

El Artículo 690 del NEC se centra en cómo deben instalarse los sistemas fotovoltaicos.

La NFPA 70E se centra en cómo los empleados deben trabajar de forma segura en o cerca de equipos eléctricos.

Juntos ayudan a proporcionar un marco integral para la seguridad fotovoltaica.

Errores comunes

Mito: El Artículo 690 del NEC solo se aplica a grandes parques solares.

Falso.

Se aplica a sistemas fotovoltaicos que van desde tejados residenciales hasta instalaciones comerciales e industriales.

Mito: El cumplimiento del NEC elimina los riesgos eléctricos.

Falso.

Incluso los sistemas correctamente instalados pueden contener conductores energizados y requieren prácticas de trabajo seguras.

Mito: El apagado rápido desenergiza completamente todo el sistema.

Falso.

Los trabajadores siempre deben verificar el estado eléctrico antes de comenzar a trabajar.

Mito: El Artículo 690 reemplaza a OSHA o NFPA 70E.

Falso.

Cada uno tiene un propósito diferente, y a menudo se usan juntos.

Mejores prácticas más allá del cumplimiento del código

Si bien el cumplimiento del NEC establece una sólida base de seguridad, los empleadores también deben:

  • Capacitar a los empleados sobre los peligros fotovoltaicos.
  • Desarrollar procedimientos de trabajo escritos.
  • Realizar inspecciones rutinarias.
  • Inspeccionar las herramientas aisladas antes de usarlas.
  • Mantener el equipo de prueba de voltaje.
  • Realizar mantenimiento preventivo.
  • Documentar la capacitación en seguridad.
  • Revisar las actualizaciones del fabricante.
  • Fomentar la notificación de peligros.
  • Auditar la calidad de la instalación.

Un programa integral de seguridad eléctrica va más allá de los requisitos mínimos del código.

Conclusión

El Artículo 690 del NEC es la piedra angular de la seguridad en la instalación fotovoltaica dentro del Código Eléctrico Nacional. Al establecer requisitos para los medios de desconexión, la protección contra sobrecorriente, la puesta a tierra y la unión, las clasificaciones de los equipos, los métodos de cableado, el apagado rápido, el etiquetado y el diseño del sistema, ayuda a garantizar que los sistemas solares fotovoltaicos se instalen de forma segura y funcionen de manera fiable.

Para los profesionales de la electricidad, comprender el Artículo 690 es solo una parte de la ecuación. El trabajo fotovoltaico seguro también requiere el cumplimiento de las regulaciones de OSHA, la adhesión a las prácticas de trabajo de NFPA 70E, evaluaciones de riesgos adecuadas, EPP apropiado y el uso de herramientas aisladas y equipos de prueba con la clasificación correcta.

A medida que la energía solar continúa expandiéndose en los mercados residenciales, comerciales, industriales y a gran escala, la familiaridad con el Artículo 690 del NEC seguirá siendo esencial para cualquier persona responsable de diseñar, instalar, inspeccionar, mantener o trabajar en sistemas fotovoltaicos.
