Comprendiendo el voltaje de CC en sistemas solares

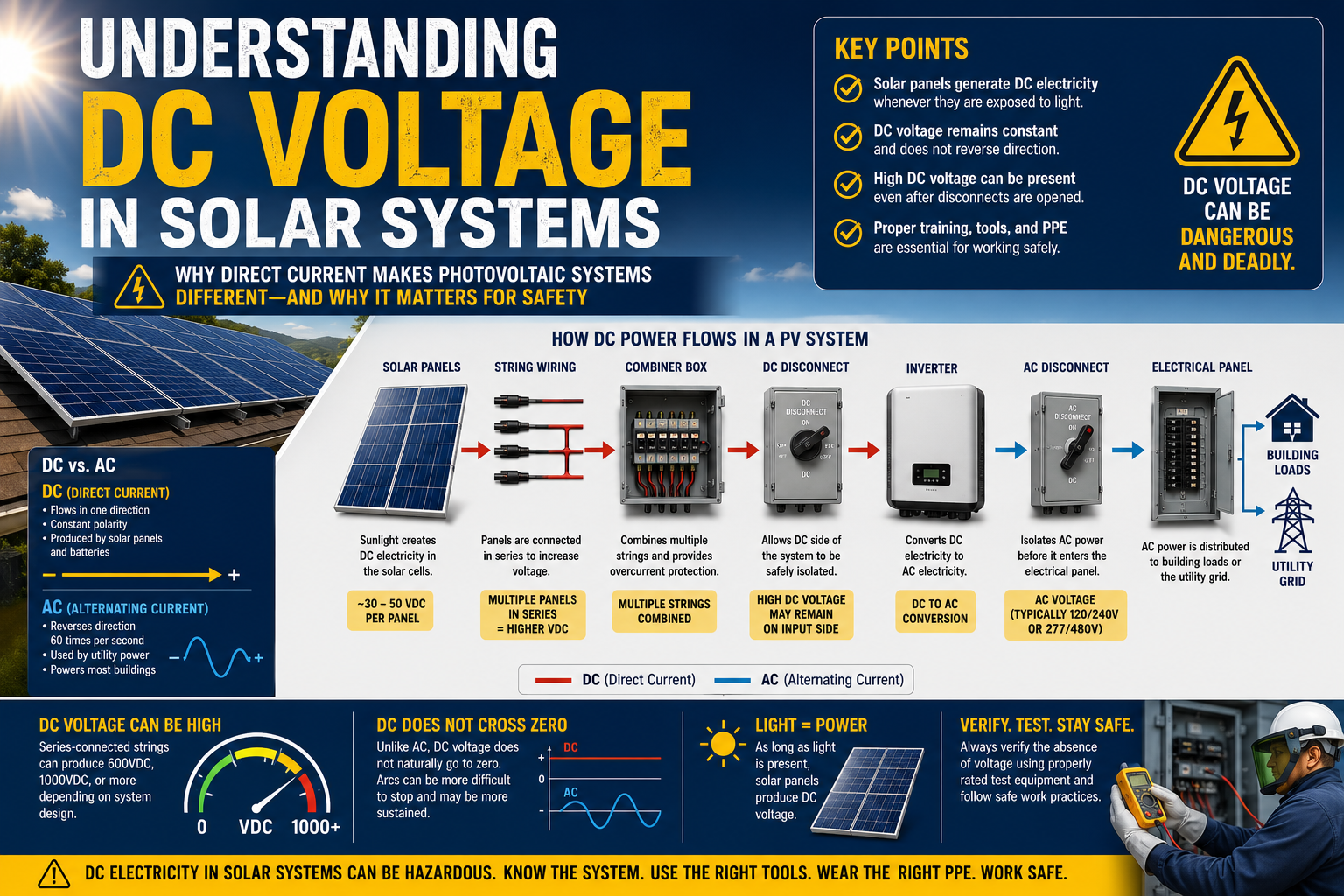

Understanding DC Voltage in Solar Systems

Por qué la corriente continua hace que los sistemas fotovoltaicos sean diferentes — y por qué es importante para la seguridad eléctrica

La electricidad generada por los sistemas fotovoltaicos (PV) se comporta de manera diferente a la electricidad suministrada por la red eléctrica. Mientras que los hogares, las empresas y las instalaciones industriales operan principalmente con corriente alterna (CA), los paneles solares generan corriente continua (CC). Comprender las características de la tensión de CC es esencial para cualquier persona que instale, mantenga, inspeccione o trabaje con sistemas de energía solar.

La corriente continua presenta peligros eléctricos únicos que difieren de los asociados con la corriente alterna. Debido a que los módulos fotovoltaicos continúan produciendo electricidad siempre que están expuestos a la luz, los conductores de CC pueden permanecer energizados incluso después de que se hayan abierto los interruptores de desconexión o se haya aislado la energía de la red. Esta característica hace que la comprensión de la tensión de CC sea uno de los aspectos más importantes de la seguridad eléctrica solar.

Ya sea electricista, instalador solar, técnico de mantenimiento, inspector, ingeniero o profesional de la seguridad, comprender cómo se comporta la tensión de CC puede ayudar a reducir el riesgo de descarga eléctrica, arco eléctrico, daños en los equipos y lesiones graves.

¿Qué es la corriente continua (CC)?

La corriente continua es el flujo continuo de carga eléctrica en una sola dirección.

A diferencia de la corriente alterna, donde la dirección del flujo de electrones se invierte muchas veces por segundo, la electricidad de CC se mueve en una dirección constante desde el lado negativo del circuito hacia el lado positivo utilizando la notación de corriente convencional.

Algunos ejemplos de energía de CC incluyen:

  • Sistemas fotovoltaicos solares
  • Baterías
  • Vehículos eléctricos
  • Sistemas de almacenamiento de energía en baterías (BESS)
  • Dispositivos electrónicos portátiles
  • Sistemas de respaldo de emergencia

Dado que los sistemas fotovoltaicos generan electricidad directamente de la luz solar, la salida eléctrica que sale de cada panel solar es siempre corriente continua.

CC vs. CA: ¿Cuál es la diferencia?

La diferencia más obvia entre la corriente continua y la corriente alterna es la dirección del flujo eléctrico.

Corriente continua (CC):

  • Fluye en una sola dirección.
  • La tensión permanece en la misma polaridad.
  • Producida por paneles solares y baterías.
  • Se usa antes de que la energía llegue al inversor.

Corriente alterna (CA):

  • Invierte la dirección muchas veces por segundo.
  • En Norteamérica, la energía de la red alterna a 60 Hz.
  • Distribuida por empresas de servicios eléctricos.
  • Utilizada por la mayoría de los edificios y equipos eléctricos.

Esta distinción es importante porque los equipos eléctricos, los dispositivos de protección y las prácticas de trabajo seguras pueden variar según si un sistema funciona con CA o CC.

Cómo los paneles solares producen tensión de CC

Cada módulo fotovoltaico consta de muchas celdas solares interconectadas.

Cuando la luz solar incide en las celdas:

  • Los fotones transfieren energía a los electrones.
  • Los electrones comienzan a moverse a través del material semiconductor.
  • Este movimiento crea corriente eléctrica.
  • La tensión resultante aparece a través de los terminales del módulo.

A diferencia de la energía de la red, no hay un generador giratorio que cree corriente alterna.

La electricidad producida por las celdas solares es naturalmente corriente continua.

Por qué los paneles solares producen alta tensión

Un solo módulo solar puede producir aproximadamente 30-50 voltios en condiciones normales de funcionamiento.

Sin embargo, los sistemas solares rara vez consisten en un solo panel.

En su lugar, los instaladores conectan varios paneles juntos en cadenas en serie para aumentar la tensión del sistema.

Por ejemplo:

  • Un panel: aproximadamente 40 voltios de CC
  • Diez paneles en serie: aproximadamente 400 voltios de CC
  • Veinte paneles en serie: aproximadamente 800 voltios de CC
  • Grandes sistemas comerciales: a menudo superan los 1000 voltios de CC

Los sistemas fotovoltaicos modernos a escala de servicios públicos pueden operar a tensiones de CC incluso más altas, según el diseño del sistema y los códigos eléctricos aplicables.

Esta es una de las razones por las que los sistemas fotovoltaicos requieren equipos, capacitación y procedimientos de seguridad especializados.

Tensión vs. Corriente

Muchas personas confunden la tensión con la corriente.

Piense en una manguera de jardín.

  • La tensión es similar a la presión del agua.
  • La corriente es similar a la cantidad de agua que fluye.

Un panel solar puede tener:

  • Alta tensión
  • Baja corriente

o

  • Menor tensión
  • Alta corriente

Ambos pueden presentar serios peligros.

Comprender ambos valores es esencial al evaluar el riesgo eléctrico.

Por qué la alta tensión de CC es peligrosa

La alta tensión de CC presenta varios peligros.

Estos incluyen:

Descarga eléctrica

El contacto directo con conductores energizados puede permitir que la corriente eléctrica pase a través del cuerpo.

La gravedad depende de:

  • Tensión
  • Corriente
  • Duración del contacto
  • Trayectoria a través del cuerpo
  • Humedad
  • Equipo de protección

Formación de arco sostenido

A diferencia de la electricidad de CA, la corriente continua no pasa naturalmente por cero voltios sesenta veces por segundo.

Debido a esto:

Los arcos eléctricos de CC pueden ser mucho más difíciles de interrumpir.

Una vez establecido, un arco de CC puede continuar hasta que:

  • Los conductores se separan lo suficiente
  • Se elimina la energía
  • Los dispositivos de protección funcionan

Esto hace que la conmutación de circuitos de CC sea particularmente peligrosa.

Por qué los paneles solares no se pueden simplemente apagar

Uno de los aspectos más incomprendidos de los sistemas fotovoltaicos es que los paneles solares continúan produciendo electricidad cada vez que les llega luz.

Incluso después de:

  • Abrir los interruptores de desconexión
  • Apagar los disyuntores
  • Apagar los inversores

Los propios módulos solares siguen generando tensión de CC.

Mientras la luz solar (o incluso la brillante luz diurna ambiental) llegue a las celdas, se produce energía eléctrica.

Por esta razón, los sistemas fotovoltaicos requieren procedimientos de apagado especializados y los trabajadores siempre deben verificar la ausencia de tensión antes de comenzar a trabajar.

Tensión de circuito abierto (Voc)

Cada módulo fotovoltaico tiene una tensión máxima de circuito abierto, comúnmente abreviada como Voc.

La tensión de circuito abierto es la tensión medida cuando:

  • El panel está iluminado.
  • No hay carga eléctrica conectada.

La Voc es importante porque los instaladores la usan para calcular:

  • Tensión máxima de la cadena
  • Aumentos de tensión en clima frío
  • Clasificaciones de equipos
  • Cumplimiento del NEC
  • Compatibilidad del inversor

Comprender la Voc ayuda a garantizar que los componentes del sistema estén clasificados correctamente para las condiciones de funcionamiento esperadas.

Tensión de funcionamiento (Vmp)

Los paneles solares normalmente funcionan por debajo de su tensión máxima de circuito abierto.

La tensión de funcionamiento a máxima potencia se denomina Vmp.

Esta es la tensión a la que el panel entrega su máxima potencia bajo condiciones de funcionamiento estándar.

Los diseñadores de sistemas utilizan Vmp al calcular:

  • Producción de energía
  • Dimensionamiento del inversor
  • Diseño de la cadena
  • Rendimiento operativo esperado

Efectos de la temperatura en la tensión de CC

La temperatura tiene un efecto significativo en la tensión fotovoltaica.

A medida que las temperaturas disminuyen:

  • La tensión del módulo aumenta.

A medida que las temperaturas aumentan:

  • La tensión del módulo disminuye.

Por lo tanto, las frías mañanas de invierno pueden producir tensiones de cadena más altas que las calurosas tardes de verano.

Los diseñadores eléctricos tienen en cuenta estas condiciones al seleccionar equipos y diseñar sistemas fotovoltaicos.

Conexiones en serie vs. en paralelo

Los paneles solares pueden conectar los paneles en serie, en paralelo o en ambas configuraciones.

Conexiones en serie

Las conexiones en serie aumentan la tensión.

La corriente permanece aproximadamente igual.

Esta configuración es común para circuitos de cadena largos que alimentan un inversor.

Conexiones en paralelo

Las conexiones en paralelo aumentan la corriente.

La tensión permanece aproximadamente igual.

Las grandes instalaciones comerciales a menudo combinan múltiples cadenas en paralelo dentro de cajas combinadoras.

Comprender estos métodos de cableado ayuda a los trabajadores a identificar los niveles de tensión esperados en todo el sistema.

Desconexiones de CC

Los interruptores de desconexión de CC permiten aislar partes de un sistema fotovoltaico para mantenimiento.

Sin embargo, las desconexiones tienen limitaciones.

Aíslan el equipo aguas abajo, pero los conductores entre los módulos solares y el desconectador pueden permanecer energizados siempre que haya luz solar.

Los trabajadores nunca deben asumir que la apertura de un desconectador elimina por completo los peligros eléctricos.

Inversores y conversión de CC

El inversor es responsable de convertir la corriente continua en corriente alterna que los edificios y las empresas de servicios públicos pueden utilizar.

El inversor monitorea continuamente:

  • Tensión de CC
  • Corriente de CC
  • Tensión de CA
  • Sincronización de la red
  • Condiciones de falla

Aunque el inversor convierte la electricidad a CA, los conductores que alimentan el inversor siguen formando parte del sistema de CC energizado siempre que el panel esté produciendo electricidad.

Por qué se requiere equipo especializado

Debido a que los sistemas fotovoltaicos operan utilizando electricidad de CC de alto voltaje, los técnicos requieren equipos específicamente clasificados para estos entornos.

Ejemplos incluyen:

  • Multímetros digitales CAT III y CAT IV
  • Detectores de tensión diseñados para aplicaciones fotovoltaicas
  • Herramientas manuales aisladas que cumplen con la norma IEC 60900
  • EPP con clasificación de arco
  • Guantes aislantes de goma
  • Protección facial
  • Dispositivos de bloqueo/etiquetado

El uso de herramientas con una clasificación incorrecta puede exponer a los trabajadores a peligros eléctricos innecesarios.

Conceptos erróneos comunes sobre la tensión de CC

Varios conceptos erróneos pueden crear condiciones de trabajo inseguras.

Mito: la CC es más segura que la CA.

Falso.

Tanto la CA como la CC pueden ser extremadamente peligrosas dependiendo de la tensión, la corriente y las condiciones de exposición.

Mito: apagar el inversor elimina toda la tensión.

Falso.

Los módulos solares pueden seguir produciendo tensión de CC peligrosa.

Mito: los días nublados eliminan los peligros eléctricos.

Falso.

Los módulos fotovoltaicos a menudo siguen produciendo una tensión significativa en condiciones nubladas.

Mito: las baterías son la única fuente de energía de CC.

Falso.

Los paneles solares son generadores continuos de CC siempre que están iluminados.

Prácticas de trabajo seguras en sistemas solares de CC

Los trabajadores siempre deben:

  • Asumir que los conductores están energizados hasta que se demuestre lo contrario.
  • Seguir los requisitos de seguridad eléctrica de OSHA.
  • Cumplir con las prácticas de trabajo seguras de NFPA 70E.
  • Seguir los requisitos del Artículo 690 del NEC.
  • Usar el EPP adecuado.
  • Inspeccionar las herramientas aisladas antes de usarlas.
  • Verificar la ausencia de tensión utilizando equipos de prueba con la clasificación adecuada.
  • Seguir las instrucciones del fabricante y los procedimientos establecidos de bloqueo/etiquetado.

Estas prácticas ayudan a reducir el riesgo de descarga eléctrica e incidentes relacionados con arcos eléctricos.

Por qué comprender la tensión de CC mejora la seguridad

Una sólida comprensión de la corriente continua ayuda a los trabajadores a:

  • Reconocer los componentes energizados.
  • Comprender por qué los sistemas solares se comportan de manera diferente.
  • Seleccionar el EPP adecuado.
  • Realizar una resolución de problemas más segura.
  • Comprender las limitaciones de desconexión.
  • Reducir los peligros de descarga.
  • Mejorar la planificación del mantenimiento.
  • Apoyar una respuesta de emergencia más segura.

El conocimiento es una de las herramientas más efectivas para prevenir incidentes eléctricos.

Conclusión

La corriente continua es la base de todo sistema fotovoltaico. A diferencia de los sistemas eléctricos de CA convencionales, los paneles solares generan continuamente tensión de CC siempre que están expuestos a la luz, creando características operativas únicas y peligros eléctricos que exigen conocimientos especializados y prácticas de trabajo seguras.

Comprender cómo se comporta la tensión de CC, cómo las cadenas en serie aumentan la tensión, por qué los desconectadores pueden no eliminar todos los peligros y cómo los inversores convierten la energía proporciona la base para instalar, mantener y solucionar problemas de manera segura en los sistemas fotovoltaicos. A medida que la adopción de la energía solar continúa expandiéndose en aplicaciones residenciales, comerciales, industriales y a escala de servicios públicos, una sólida comprensión de los sistemas eléctricos de CC es esencial para todo trabajador eléctrico calificado.

Los siguientes artículos en este Centro de recursos de energía solar se basarán en estos conceptos explorando Por qué los paneles solares permanecen energizados, Peligros eléctricos solares comunes, Choque solar vs. arco eléctrico, Requisitos de apagado rápido y Bloqueo/Etiquetado para sistemas solares, proporcionando una hoja de ruta completa para un trabajo seguro en instalaciones fotovoltaicas.
