Guía completa de sistemas fotovoltaicos, generación de electricidad y componentes de energía solar
Los sistemas fotovoltaicos (FV) solares se han convertido en una de las fuentes de electricidad de más rápido crecimiento en todo el mundo. Desde pequeñas instalaciones residenciales en tejados hasta parques solares a escala de servicio público que cubren miles de acres, la tecnología fotovoltaica está ayudando a suministrar electricidad limpia y renovable a hogares, empresas, industrias y empresas de servicios eléctricos.
Aunque muchas personas entienden que los paneles solares generan electricidad a partir de la luz solar, muchas menos entienden cómo funcionan realmente los sistemas fotovoltaicos. Saber cómo fluye la electricidad a través de un sistema solar fotovoltaico es esencial para electricistas, instaladores solares, técnicos de mantenimiento, inspectores, ingenieros, gerentes de instalaciones y cualquier persona responsable de trabajar de forma segura con equipos solares energizados.
A diferencia de los sistemas eléctricos convencionales, los sistemas fotovoltaicos generan electricidad de corriente continua (CC) siempre que la luz solar llega a los paneles solares. Incluso después de abrir los interruptores de desconexión o aislar la energía de la red eléctrica, partes del sistema pueden permanecer energizadas. Comprender esta diferencia fundamental es uno de los primeros pasos para trabajar de forma segura con la energía solar.
Esta guía explica cómo los sistemas solares fotovoltaicos generan electricidad, los principales componentes que se encuentran en las instalaciones modernas, cómo fluye la energía del sol a la red eléctrica y por qué comprender el funcionamiento del sistema es fundamental para la seguridad eléctrica.
¿Qué es un sistema solar fotovoltaico (FV)?
Un sistema fotovoltaico es un sistema de energía eléctrica que convierte la luz solar directamente en electricidad.
A diferencia de los sistemas solares térmicos que utilizan la luz solar para generar calor, los sistemas fotovoltaicos utilizan materiales semiconductores dentro de las celdas solares para producir corriente eléctrica a través del efecto fotovoltaico.
Un sistema fotovoltaico completo puede incluir:
- Paneles solares (módulos fotovoltaicos)
- Sistemas de montaje
- Cableado de CC
- Cableado de serie
- Cajas combinadoras
- Desconexiones de CC
- Inversores
- Desconexiones de CA
- Equipo de servicio eléctrico
- Equipo de interconexión con la red eléctrica
- Sistemas de almacenamiento de energía en batería (opcional)
- Equipo de monitoreo
- Dispositivos de apagado rápido
Cada componente desempeña un papel específico en la generación y el suministro seguros de energía eléctrica.
El efecto fotovoltaico
En el corazón de cada panel solar se encuentra el efecto fotovoltaico, el proceso que convierte la luz solar en electricidad.
Las celdas solares suelen estar hechas de silicio, un material semiconductor.
Cuando la luz solar incide sobre la superficie de una celda solar:
- Los fotones de la luz solar inciden en el silicio.
- La energía de los fotones libera electrones dentro del material.
- Un campo eléctrico interno fuerza a esos electrones a moverse en una dirección.
- Este movimiento crea electricidad de corriente continua (CC).
Cuanto más intensa es la luz solar, mayor es la producción eléctrica, hasta los límites de diseño del panel.
A diferencia de los generadores o las turbinas, los sistemas fotovoltaicos producen electricidad sin partes móviles.
Celdas solares, módulos y arreglos
Los sistemas fotovoltaicos se construyen en capas.
Celda solar
El componente generador más pequeño es la celda solar.
Cada celda individual produce solo una pequeña cantidad de electricidad.
Módulo solar (panel)
Varias celdas se conectan entre sí dentro de un marco protector para crear un módulo solar, comúnmente llamado panel solar.
Un panel suele contener docenas de celdas solares interconectadas.
Cadena solar
Varios paneles se conectan eléctricamente para formar una cadena.
Conectar paneles en serie aumenta el voltaje del sistema.
Conectar cadenas en paralelo aumenta la corriente disponible.
Arreglo solar
Múltiples cadenas combinadas crean el arreglo solar completo.
El arreglo es la colección visible de paneles solares montados en:
- Tejados residenciales
- Edificios comerciales
- Estructuras de estacionamiento
- Racks montados en el suelo
- Granjas solares a escala de servicio público

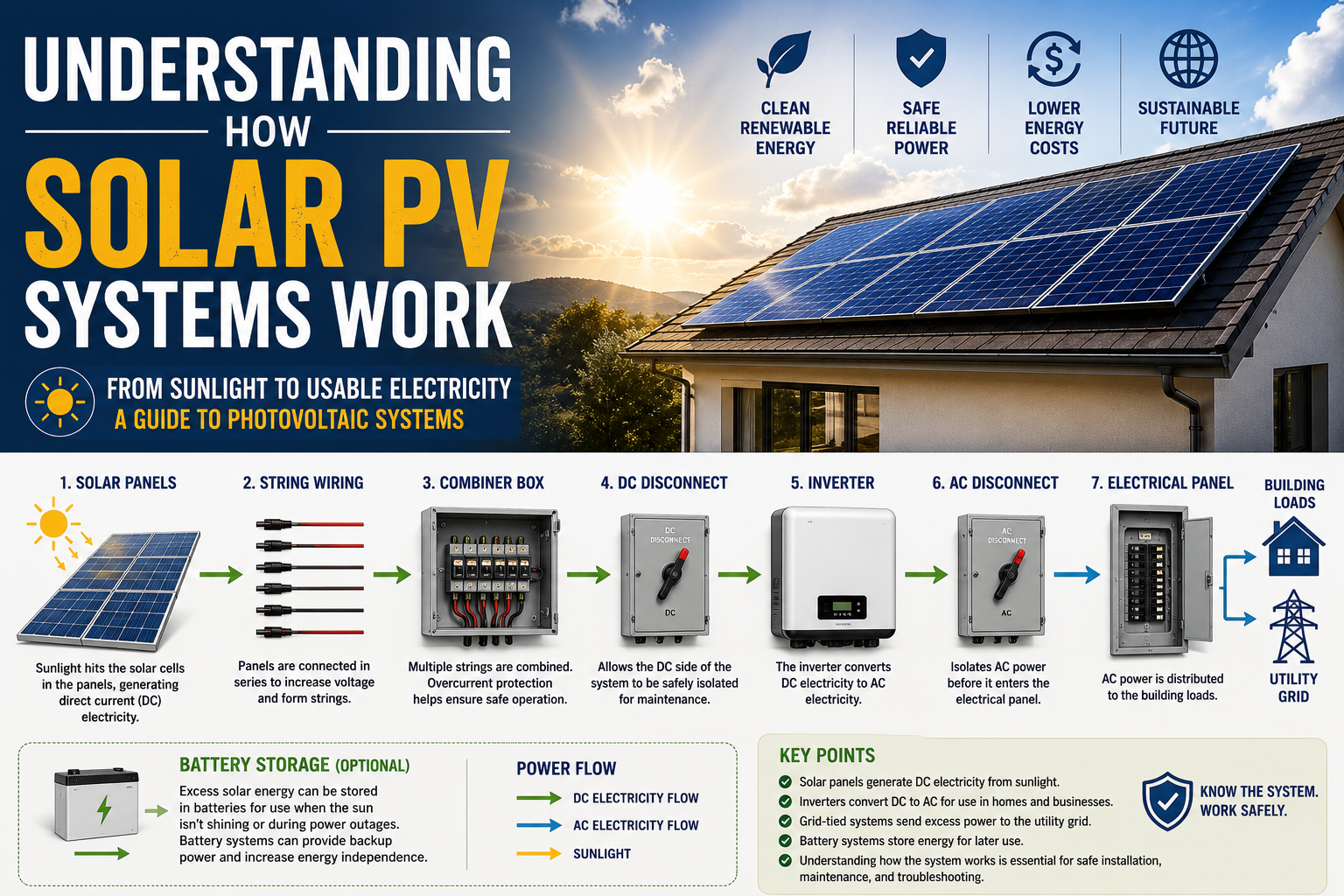

Cómo fluye la electricidad a través de un sistema fotovoltaico
La electricidad sigue un camino predecible a través de una instalación fotovoltaica.
El flujo básico es:
Luz solar
↓
Paneles solares
↓
Cableado de cadena
↓
Caja combinadora (cuando corresponda)
↓
Desconexión de CC
↓
Inversor
↓
Desconexión de CA
↓
Panel de servicio eléctrico
↓
Cargas del edificio
↓
Red eléctrica (si está conectada)
Los sistemas de almacenamiento en batería también pueden conectarse entre el inversor y el servicio eléctrico, según el diseño del sistema.
Paso 1: Los paneles solares generan electricidad de CC
Cada panel solar produce electricidad de corriente continua siempre que una luz suficiente llega a su superficie.
Esto incluye:
- Luz solar plena
- Condiciones nubladas
- Cielos muy nublados
- Luz reflejada
- Algunas luces artificiales
Por esta razón, los sistemas fotovoltaicos requieren procedimientos de seguridad especiales.
A diferencia de la energía de la red eléctrica, la generación solar no se puede simplemente "apagar".
Paso 2: Las cadenas combinan la salida
Los paneles individuales rara vez producen suficiente voltaje para sistemas eléctricos prácticos.
Los paneles se conectan en cadenas.
Las conexiones en serie aumentan el voltaje.
Las conexiones en paralelo aumentan la corriente disponible.
Las instalaciones comerciales y de servicios públicos a menudo contienen docenas o incluso cientos de cadenas.
Paso 3: Cajas combinadoras
Muchos sistemas utilizan cajas combinadoras.
Una caja combinadora:
- Combina varias cadenas
- Proporciona protección contra sobrecorriente
- Simplifica el cableado
- Reduce el número de conductores
- Proporciona acceso para el mantenimiento
Las cajas combinadoras a menudo contienen conductores de CC energizados y deben tratarse como equipos eléctricos.
Paso 4: Desconexión de CC
La desconexión de CC proporciona un método para aislar partes del sistema fotovoltaico para mantenimiento o emergencias.
Sin embargo, abrir una desconexión de CC no elimina necesariamente el voltaje en todo el arreglo.
Los conductores entre los módulos solares y la desconexión pueden permanecer energizados siempre que haya luz solar.
Este es uno de los conceptos de seguridad más importantes para cualquier persona que trabaje en sistemas fotovoltaicos.
Paso 5: El inversor
Los edificios y las redes eléctricas funcionan con corriente alterna (CA).
Los paneles solares generan corriente continua (CC).
El inversor convierte la electricidad de CC en electricidad de CA utilizable.
Los inversores modernos también:
- Se sincronizan con la red eléctrica
- Supervisan el rendimiento del sistema
- Detectan fallas
- Mejoran la eficiencia
- Se comunican con los sistemas de monitoreo
- Admiten funciones de apagado rápido en muchas instalaciones
Sin el inversor, la mayoría de los edificios no podrían usar la electricidad generada por el arreglo solar.
Paso 6: Distribución de CA
Una vez convertida a corriente alterna, la electricidad fluye hacia:
- Paneles eléctricos del edificio
- Equipos de distribución
- Circuitos derivados
- Cargas de la instalación
Si el edificio requiere menos electricidad de la que produce el arreglo, el exceso de energía puede exportarse a la red eléctrica.
Sistemas conectados a la red
La mayoría de las instalaciones fotovoltaicas modernas están conectadas a la red.
Durante el funcionamiento normal:
Paneles solares
↓
Cargas del edificio
↓
Red eléctrica
La red eléctrica se convierte efectivamente en una fuente de energía de respaldo cuando la producción solar disminuye.
Sistemas aislados de la red
Algunos sistemas fotovoltaicos funcionan independientemente de la red eléctrica.
Estos sistemas suelen incluir:
- Almacenamiento en batería
- Controladores de carga
- Generadores de respaldo
- Inversores autónomos
Los sistemas aislados de la red son comunes en:
- Ubicaciones remotas
- Cabañas
- Telecomunicaciones
- Operaciones agrícolas
- Sistemas de energía de emergencia
Sistemas solares híbridos
Los sistemas híbridos combinan:
- Generación solar
- Almacenamiento en batería
- Energía de la red eléctrica
- Generadores de respaldo (a veces)
Estos sistemas proporcionan una mayor fiabilidad y permiten utilizar la energía almacenada durante los cortes de la red eléctrica.
¿Qué sucede por la noche?
Los paneles solares requieren luz.
Por la noche:
- Los paneles dejan de producir electricidad.
- Los sistemas conectados a la red reciben energía de la red eléctrica.
- Los sistemas de batería pueden seguir suministrando electricidad hasta que se descarguen.
Cuando regresa la luz solar, la generación fotovoltaica se reanuda automáticamente.
Por qué los paneles solares permanecen energizados
Una de las mayores ideas erróneas sobre los sistemas fotovoltaicos es que abrir un interruptor de desconexión elimina por completo los peligros eléctricos.
En realidad:
Mientras la luz solar llegue a los módulos solares, estos seguirán generando electricidad de CC.
Esto significa que partes del sistema pueden permanecer energizadas incluso después de:
- Abrir los disyuntores de CA
- Desconectar la energía de la red eléctrica
- Apagar los inversores
- Abrir los interruptores de desconexión
Comprender este principio es fundamental para el mantenimiento seguro y la respuesta a emergencias.
Sistemas de apagado rápido
Los sistemas fotovoltaicos modernos a menudo incluyen equipos de apagado rápido.
Los sistemas de apagado rápido están diseñados para reducir los voltajes peligrosos en partes designadas del sistema durante emergencias o mantenimiento.
Estos sistemas mejoran la seguridad para:
- Bomberos
- Electricistas
- Personal de mantenimiento
- Socorristas
Los requisitos de apagado rápido se abordan en el Código Eléctrico Nacional (NEC), particularmente en el Artículo 690.
Sistemas de almacenamiento de energía en baterías (BESS)
Muchas instalaciones solares modernas incorporan almacenamiento en baterías.
Los sistemas de batería permiten almacenar el exceso de energía solar para su uso posterior.
Las tecnologías de batería comunes incluyen:
- Iones de litio
- Fosfato de hierro y litio (LiFePO₄)
- Plomo-ácido
- Baterías de flujo
Los sistemas de batería introducen peligros adicionales, que incluyen:
- Alto voltaje de CC
- Energía eléctrica almacenada
- Fuga térmica (ciertas químicas)
- Peligros de incendio
Estos sistemas requieren procedimientos de seguridad especializados.
Componentes comunes de los sistemas solares
Además de los paneles e inversores, los sistemas fotovoltaicos incluyen muchos componentes adicionales.
Los ejemplos incluyen:
- Cajas de conexiones
- Interruptores de desconexión
- Fusibles de cadena
- Dispositivos de protección contra sobretensiones
- Equipo de monitoreo
- Conductores de puesta a tierra
- Puentes de unión
- Conectores
- Sistemas de gestión de cables
- Sistemas de bastidores
Cada componente contribuye a la fiabilidad y seguridad general del sistema.
Sistemas de monitoreo
La mayoría de las instalaciones fotovoltaicas modernas incluyen sistemas de monitoreo.
El monitoreo permite a los propietarios y técnicos observar:
- Producción de energía
- Voltaje
- Corriente
- Generación de energía
- Condiciones de falla
- Rendimiento del equipo
- Producción histórica
El monitoreo remoto también ayuda al personal de mantenimiento con la resolución de problemas.
Conceptos erróneos comunes sobre los sistemas solares
Circulan varios mitos sobre los sistemas fotovoltaicos.
Mito: Apagar el inversor hace que el sistema sea seguro.
Falso.
Los módulos solares aún pueden estar produciendo electricidad de CC energizada.
Mito: Los sistemas solares solo generan energía en días soleados.
Falso.
Las condiciones nubladas reducen la producción, pero no eliminan necesariamente la salida eléctrica.
Mito: Los paneles solares dejan de producir electricidad durante los cortes de la red eléctrica.
No siempre.
Los sistemas conectados a la red generalmente se apagan por seguridad, pero los sistemas híbridos y con respaldo de batería pueden continuar energizando partes de la instalación.
Mito: Los sistemas solares no requieren mantenimiento.
Falso.
Las inspecciones, limpieza, pruebas y mantenimiento preventivo de rutina ayudan a garantizar el rendimiento y la seguridad a largo plazo.
Por qué comprender los sistemas fotovoltaicos mejora la seguridad
Comprender cómo fluye la electricidad a través de un sistema fotovoltaico ayuda a los trabajadores a:
- Reconocer conductores energizados
- Identificar peligros de choque
- Comprender el comportamiento eléctrico de CC
- Seleccionar el EPP adecuado
- Realizar una resolución de problemas más segura
- Seguir los procedimientos de apagado adecuados
- Reducir el riesgo de arco eléctrico
- Mejorar la planificación del mantenimiento
El conocimiento es uno de los controles de seguridad más efectivos disponibles.
Conclusión
Los sistemas solares fotovoltaicos transforman la luz solar en electricidad utilizable a través de una sofisticada red de módulos solares, cableado, desconexiones, inversores, dispositivos de protección y equipos de monitoreo. Si bien la tecnología en sí misma es notablemente confiable, presenta peligros eléctricos únicos que requieren conocimientos especializados y prácticas de trabajo seguras.
Comprender cómo fluye la electricidad desde los paneles solares a través del inversor y hacia el edificio o la red eléctrica proporciona la base para trabajar de forma segura con los sistemas fotovoltaicos. También explica por qué partes de un sistema fotovoltaico pueden permanecer energizadas incluso después de abrir las desconexiones, una distinción clave entre las instalaciones solares y muchos sistemas eléctricos convencionales.
A medida que la adopción de la energía solar continúa creciendo en aplicaciones residenciales, comerciales, industriales y a escala de servicios públicos, una sólida comprensión del funcionamiento de los sistemas fotovoltaicos seguirá siendo esencial para electricistas, instaladores, personal de mantenimiento, inspectores y cualquier persona responsable de la seguridad eléctrica.
Esta guía sirve como base para los artículos más avanzados en nuestro Centro de Recursos de Energía Solar, incluyendo Comprensión del voltaje de CC en sistemas solares, Por qué los paneles solares permanecen energizados, Artículo 690 del NEC explicado, Requisitos de apagado rápido, Procedimientos de bloqueo/etiquetado solar y EPP y equipo de protección solar.
Recursos relacionados
- Fundamentos de seguridad de la energía solar
- Comprensión del voltaje de CC en sistemas solares
- Por qué los paneles solares permanecen energizados
- Peligros eléctricos solares comunes
- Descarga solar vs. arco eléctrico
- Bloqueo/etiquetado para sistemas solares
- Procedimientos de apagado seguro para sistemas solares fotovoltaicos
- Artículo 690 del NEC explicado
- Requisitos de apagado rápido
- Guía de EPP solar
- Seguridad del sistema de almacenamiento de energía en baterías (BESS)
- Guía de protección contra arco eléctrico
- Guía de EPP eléctrico
- Guía de seguridad eléctrica de OSHA
- IEC 60900 explicado
Productos recomendados
- Destornilladores aislados de 1000 V
- Alicates aislados de 1000 V
- Juegos de vasos aislados métricos de 1000 V
- Llaves dinamométricas aisladas de 1000 V
- Multímetros digitales CAT III y CAT IV
- Detectores de voltaje sin contacto
- EPP de seguridad eléctrica
- Pantallas faciales contra destellos de arco
-
Guantes aislantes de goma clase 00 y clase 0
- Cortadores de cable aislados
- Pelacables aislados
