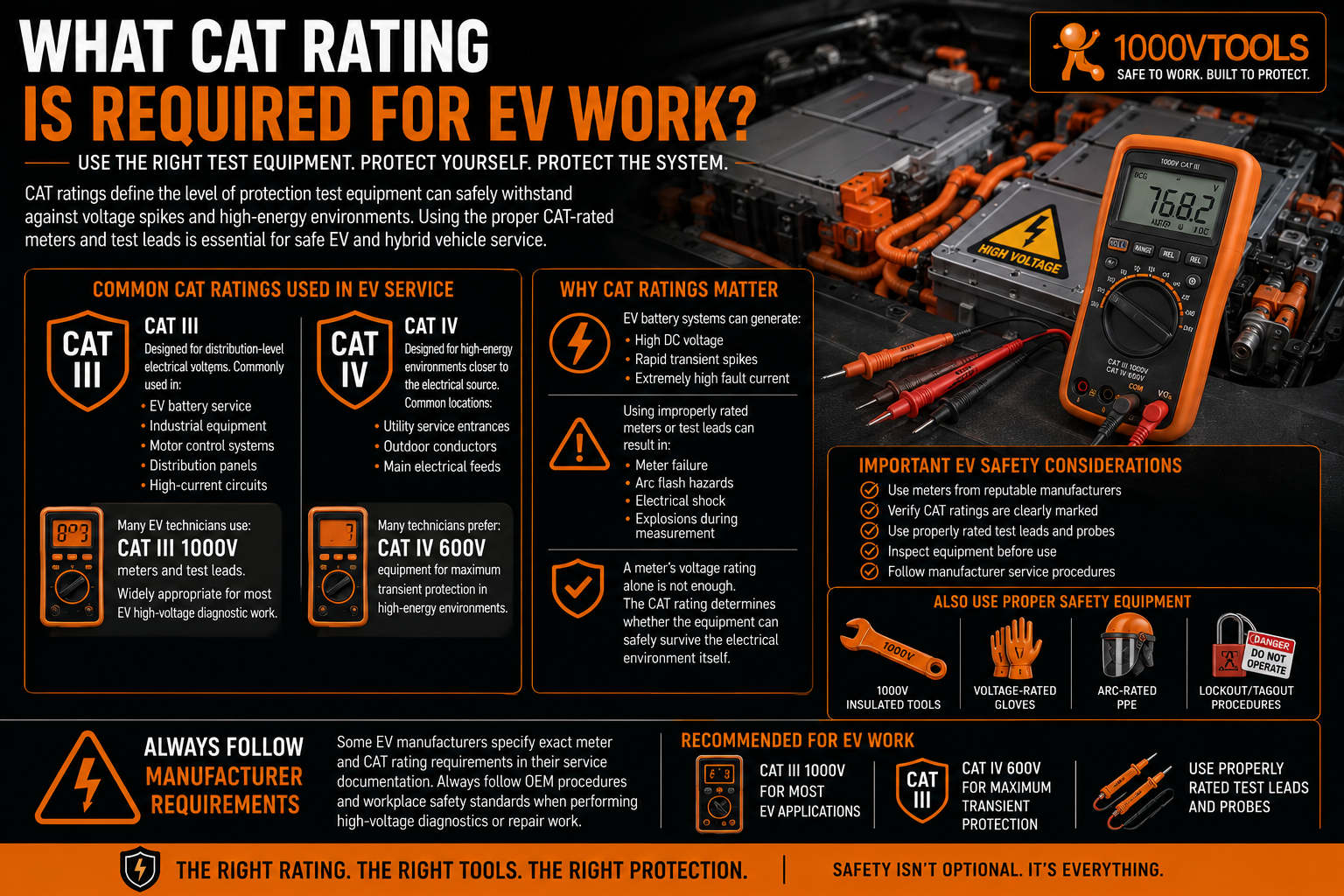

Para el trabajo de servicio de vehículos eléctricos e híbridos, los técnicos suelen utilizar equipos de prueba con clasificación CAT III 1000V o CAT IV 600V, según el tipo de mediciones eléctricas que se realicen y los requisitos de servicio del fabricante.
Las "clasificaciones CAT" se refieren a las categorías de medición establecidas por las normas de seguridad IEC para equipos de prueba eléctricos, como:
- Multímetros digitales
- Pinzas amperimétricas
- Comprobadores de tensión
- Cables de prueba
Estas clasificaciones indican la capacidad de la herramienta para soportar de forma segura picos de tensión transitorios y entornos eléctricos de alta energía.
Clasificaciones CAT comunes utilizadas en el servicio de vehículos eléctricos
CAT III
Los equipos CAT III están diseñados para sistemas eléctricos a nivel de distribución y se utilizan habitualmente en:
- Servicio de baterías de vehículos eléctricos
- Equipos industriales
- Sistemas de control de motores
- Paneles de distribución
- Circuitos de alta corriente
Muchos técnicos profesionales de vehículos eléctricos utilizan:
- Medidores y cables de prueba CAT III 1000V
Esta clasificación se considera ampliamente adecuada para la mayoría de los trabajos de diagnóstico de alto voltaje en vehículos eléctricos.
CAT IV
Los equipos CAT IV están diseñados para entornos de energía aún más elevados, más cercanos a la fuente eléctrica, como:
- Entradas de servicio público
- Conductores exteriores
- Alimentaciones eléctricas principales
Algunos técnicos prefieren:
- Equipo CAT IV 600V
porque ofrece un nivel muy alto de protección transitoria al tiempo que cubre muchas aplicaciones de vehículos eléctricos.
Por qué las clasificaciones CAT son importantes en el trabajo con vehículos eléctricos
Los sistemas de baterías de vehículos eléctricos pueden generar:
- Alto voltaje de CC
- Picos transitorios rápidos
- Corriente de falla extremadamente alta
El uso de medidores o cables de prueba con una clasificación inadecuada puede provocar:
- Fallo del medidor
- Riesgos de arco eléctrico
- Descarga eléctrica
- Explosiones durante la medición
La clasificación de voltaje de un medidor por sí sola no es suficiente. La clasificación CAT ayuda a determinar si el equipo puede sobrevivir de forma segura al propio entorno eléctrico.
Consideraciones importantes de seguridad para vehículos eléctricos
Al seleccionar equipos de prueba eléctricos para el servicio de vehículos eléctricos:
- Utilice medidores de fabricantes de renombre
- Verifique que las clasificaciones CAT estén claramente marcadas
- Utilice cables y sondas de prueba con la clasificación adecuada
- Inspeccione el equipo antes de usarlo
- Siga los procedimientos de servicio del fabricante
Además de los equipos de prueba con clasificación CAT, los técnicos de vehículos eléctricos también deben usar:
- Herramientas aisladas de 1000V
- Guantes con clasificación de voltaje
- EPI con clasificación de arco eléctrico
- Procedimientos adecuados de bloqueo/etiquetado
Siga siempre los requisitos del fabricante
Algunos fabricantes de vehículos eléctricos especifican los requisitos exactos de medidores y clasificación CAT en su documentación de servicio. Siga siempre los procedimientos del OEM y las normas de seguridad en el lugar de trabajo al realizar diagnósticos o trabajos de reparación de alto voltaje.
