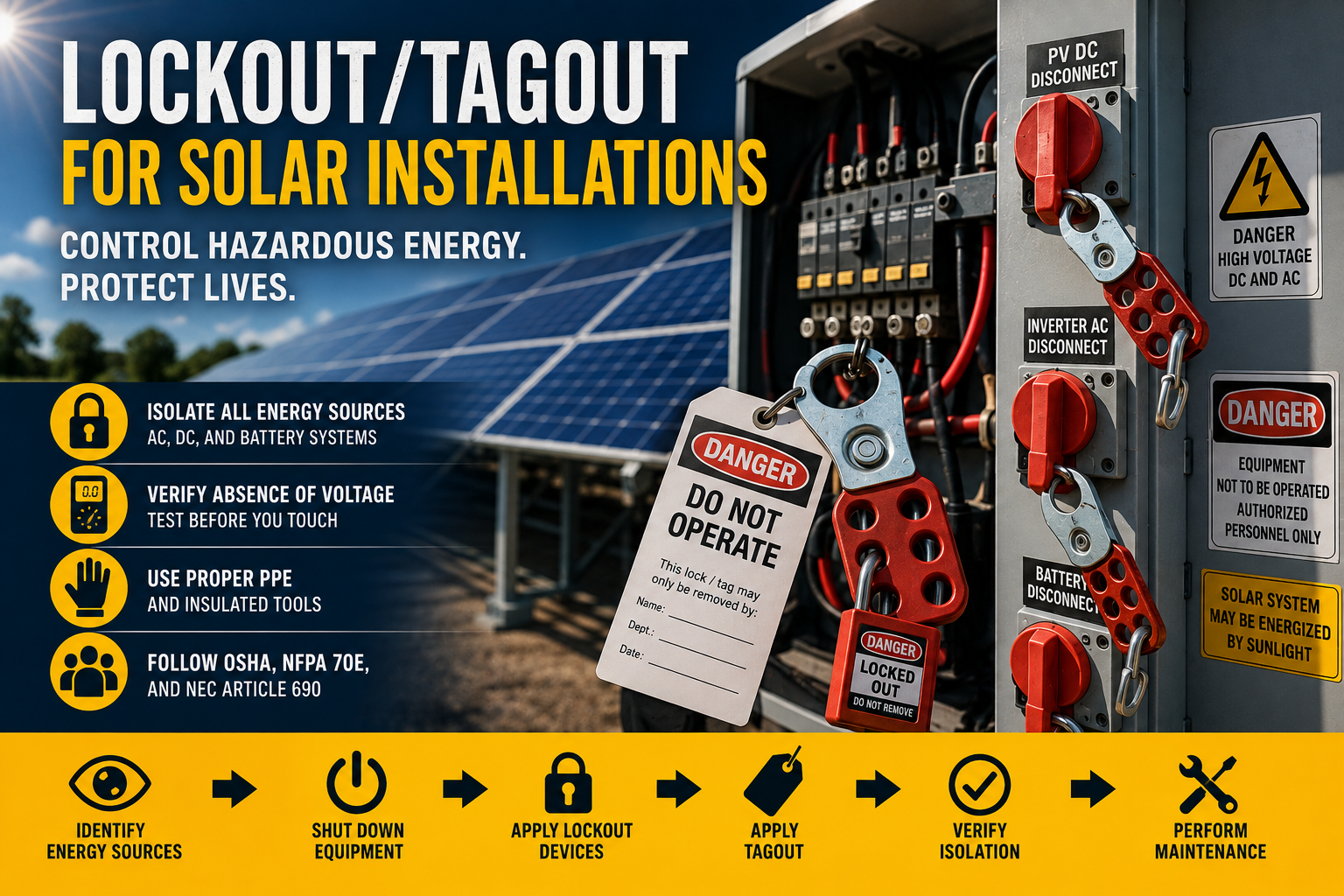

Technician applying lockout/tagout devices to solar PV electrical disconnects before maintenance.

Bloqueo/Etiquetado (LOTO) para Instalaciones Solares: Control Seguro de la Energía Peligrosa en Sistemas Fotovoltaicos

El Bloqueo/Etiquetado (LOTO, por sus siglas en inglés) es uno de los métodos más efectivos para prevenir lesiones eléctricas durante trabajos de mantenimiento y reparación. Si bien los sistemas eléctricos tradicionales a menudo pueden desenergizarse por completo, los sistemas solares fotovoltaicos (FV) presentan desafíos únicos porque los paneles solares continúan generando electricidad siempre que están expuestos a la luz solar.

Esto significa que, incluso después de desconectar la energía de la red, partes de una instalación solar pueden permanecer energizadas. Sin los procedimientos adecuados de bloqueo/etiquetado, los trabajadores enfrentan mayores riesgos de descarga eléctrica, arco eléctrico, energización inesperada de equipos y lesiones graves.

Ya sea usted un instalador solar, electricista con licencia, técnico de mantenimiento, gerente de instalaciones o respondedor de emergencias, comprender cómo se aplica el LOTO a los sistemas de energía solar es esencial para prácticas de trabajo seguras.

Para una comprensión fundamental de cómo los sistemas fotovoltaicos generan electricidad, consulte Cómo Funcionan los Sistemas Solares Fotovoltaicos.

¿Qué es el Bloqueo/Etiquetado (LOTO)?

El Bloqueo/Etiquetado (LOTO) es un procedimiento de seguridad utilizado para aislar fuentes de energía peligrosas antes de que comiencen el mantenimiento o el servicio.

Un programa LOTO adecuado garantiza que:

  • El equipo no pueda energizarse accidentalmente.
  • La energía eléctrica almacenada esté controlada.
  • Los trabajadores puedan realizar el mantenimiento de forma segura.
  • Solo personal autorizado restaure la energía.

Los requisitos de LOTO se establecen bajo OSHA 29 CFR 1910.147, comúnmente conocido como la Norma para el Control de la Energía Peligrosa.

Por qué las Instalaciones Solares son Diferentes

A diferencia de los sistemas eléctricos convencionales, los paneles solares producen electricidad cada vez que la luz solar incide en las celdas fotovoltaicas.

Incluso después de:

  • Abrir el desconectador de servicio principal
  • Apagar el inversor
  • Desconectar la energía de la red

...los conductores entre el conjunto solar y el inversor aún pueden transportar voltajes de CC peligrosos.

Esta es la razón por la que las instalaciones solares requieren procedimientos de bloqueo especializados que tengan en cuenta tanto los sistemas eléctricos de CA como los de CC.

Para obtener más información sobre los circuitos fotovoltaicos continuamente energizados, consulte Por Qué los Paneles Solares Permanecen Energizados.

Comprensión de las Fuentes de Energía Peligrosas

Una instalación solar típica puede contener múltiples fuentes de energía peligrosas, que incluyen:

Conjunto Solar (CC)

  • Módulos fotovoltaicos
  • Cableado de cadena
  • Cajas combinadoras
  • Desconectadores de CC

Sistema de CA

  • Salida del inversor
  • Desconectador de CA
  • Equipo de servicio
  • Paneles de distribución

Sistemas de Almacenamiento de Energía con Baterías (BESS)

  • Bancos de baterías
  • Inversores de almacenamiento de energía
  • Desconectadores de baterías
  • Circuitos de CC de alta capacidad

Los sistemas de baterías pueden permanecer energizados incluso cuando el conjunto solar ha sido aislado.

Para obtener más información, consulte [Seguridad Eléctrica en Sistemas de Almacenamiento de Energía con Baterías (BESS)].

El LOTO Solar es Más que Apagar un Interruptor

Uno de los conceptos erróneos más peligrosos es asumir que apagar un inversor desenergiza completamente el sistema.

En realidad:

  • Los módulos fotovoltaicos continúan produciendo voltaje de CC.
  • Los capacitores dentro de los inversores pueden retener energía almacenada.
  • Las baterías pueden continuar suministrando energía.
  • Es posible que sea necesario aislar múltiples desconectadores.

Los trabajadores nunca deben asumir que el equipo es seguro simplemente porque parece estar apagado.

Procedimiento Típico de Bloqueo/Etiquetado para Instalaciones Solares

Cada instalación debe tener procedimientos específicos del sitio, pero una secuencia típica incluye:

1. Identificar Todas las Fuentes de Energía

Revisar:

  • Diagramas unifilares eléctricos
  • Etiquetas de equipos
  • Documentación del inversor
  • Documentación del sistema de baterías

Determinar todas las posibles fuentes de energía eléctrica.

2. Notificar al Personal Afectado

Informar a cualquier persona que pueda verse afectada que el mantenimiento ha comenzado.

Esto ayuda a prevenir la operación no autorizada del equipo.

3. Apagar el Equipo

Seguir el procedimiento de apagado recomendado por el fabricante.

Esto a menudo incluye:

  • Apagar el inversor
  • Abrir los desconectadores de CA
  • Abrir los desconectadores de CC
  • Desactivar los sistemas de baterías cuando corresponda

4. Aplicar Dispositivos de Bloqueo

Instalar dispositivos de bloqueo aprobados en cada desconectador aplicable.

Cada trabajador autorizado debe aplicar su propio bloqueo siempre que sea posible.

5. Aplicar Etiquetas de Advertencia

Las etiquetas deben identificar claramente:

  • Persona que realiza el trabajo
  • Fecha
  • Motivo del bloqueo
  • Información de contacto

Nunca retire el bloqueo de otro trabajador sin seguir los procedimientos establecidos.

6. Verificar el Aislamiento

Nunca confíe únicamente en las posiciones de los desconectadores.

Siempre:

  • Pruebe la ausencia de voltaje.
  • Verifique su instrumento de prueba en una fuente viva conocida antes y después de la prueba.
  • Revise tanto los conductores de CA como los de CC.
  • Confirme que la energía almacenada se ha disipado.

La prueba es el único método confiable para confirmar la desenergización.

Para obtener orientación adicional, consulte Comprensión del Voltaje de CC en Sistemas Solares.

7. Realizar Mantenimiento

Solo después de que se haya controlado la energía peligrosa, debe comenzar el mantenimiento.

Continúe siendo consciente de que partes del conjunto fotovoltaico aún pueden estar energizadas bajo la luz solar.

8. Restaurar el Equipo de Forma Segura

Antes de volver a energizar:

  • Inspeccione las herramientas y el equipo.
  • Verifique que todo el personal esté despejado.
  • Retire los bloqueos de acuerdo con la política de la empresa.
  • Restaure la energía utilizando la secuencia de arranque adecuada.

El Apagado Rápido no es Bloqueo/Etiquetado

Muchos sistemas fotovoltaicos más nuevos incluyen dispositivos de Apagado Rápido requeridos bajo el Artículo 690 del NEC.

El Apagado Rápido reduce el voltaje fuera del límite del conjunto para mejorar la seguridad de los bomberos.

Sin embargo:

El Apagado Rápido no reemplaza los procedimientos de Bloqueo/Etiquetado.

Los trabajadores aún deben:

  • Seguir los requisitos de LOTO de OSHA.
  • Verificar la ausencia de voltaje.
  • Controlar cada fuente de energía peligrosa.

Obtenga más información en Artículo 690 del NEC: Sistemas Solares Fotovoltaicos (FV) Explicados.

Errores Comunes de LOTO en Instalaciones Solares

Los accidentes ocurren con frecuencia porque los trabajadores:

  • Asumen que abrir un desconectador desenergiza el sistema.
  • Omiten la verificación de voltaje.
  • Ignoran los sistemas de almacenamiento de baterías.
  • Quitan el bloqueo de otro trabajador.
  • Usan dispositivos de bloqueo dañados.
  • No identifican todas las fuentes de energía.
  • Confían en los indicadores del equipo en lugar de realizar pruebas.

Cada uno de estos errores puede provocar lesiones graves o la muerte.

Equipo de Protección Personal Durante el LOTO

Incluso durante los procedimientos de bloqueo, los trabajadores aún pueden estar expuestos a conductores energizados mientras verifican el aislamiento.

El EPP apropiado puede incluir:

  • Guantes aislantes de goma con clasificación de voltaje
  • Guantes protectores de cuero
  • Ropa resistente al arco eléctrico
  • Protector facial resistente al arco eléctrico
  • Gafas de seguridad
  • Casco
  • Calzado de seguridad eléctrico

Los requisitos de EPP siempre deben basarse en una evaluación de riesgos.

Para obtener orientación adicional, consulte Comprensión de los Requisitos de EPP Eléctrico.

La Importancia de las Herramientas Aisladas

Los procedimientos de bloqueo/etiquetado con frecuencia requieren que los técnicos retiren cubiertas, verifiquen el voltaje, aprieten terminales o inspeccionen equipos energizados antes de establecer una condición de trabajo eléctricamente segura.

El uso de herramientas manuales aisladas de 1.000 V certificadas según la norma IEC 60900 ayuda a reducir el riesgo de contacto accidental con conductores energizados y minimiza la probabilidad de cortocircuitos al realizar estas tareas.

Las herramientas aisladas siempre deben usarse junto con el EPP adecuado, las pruebas de voltaje y los procedimientos LOTO establecidos; son una capa importante de protección, no un sustituto de las prácticas de trabajo seguras.

Obtenga más información en IEC 60900: La Norma Internacional para Herramientas Manuales Aisladas.

Requisitos de OSHA y NFPA 70E

Los trabajadores solares deben comprender la relación entre las regulaciones de OSHA y NFPA 70E.

  • OSHA establece los requisitos legales para controlar la energía peligrosa.
  • NFPA 70E proporciona las mejores prácticas para lograr una condición de trabajo eléctricamente segura, incluyendo evaluaciones de riesgos, selección de EPP y procedimientos de trabajo seguros.

Juntas, estas normas ayudan a crear un programa integral de seguridad eléctrica para instalaciones solares.

Para obtener información adicional, consulte:

Mejores Prácticas para el Bloqueo/Etiquetado Solar

Todo técnico solar debe:

  • Tratar cada sistema fotovoltaico como energizado hasta que se demuestre lo contrario.
  • Identificar cada fuente de energía peligrosa.
  • Bloquear y etiquetar cada desconectador aplicable.
  • Verificar la ausencia de voltaje antes de comenzar el trabajo.
  • Usar herramientas aisladas con la clasificación adecuada.
  • Usar EPP apropiado.
  • Seguir los procedimientos de apagado del fabricante.
  • Comprender los peligros del almacenamiento de baterías.
  • Nunca eludir los dispositivos de bloqueo.
  • Mantenerse actualizado con los requisitos de OSHA, NFPA 70E y el Artículo 690 del NEC.

Consideraciones Finales

El Bloqueo/Etiquetado es uno de los procedimientos de seguridad más importantes para cualquiera que trabaje en sistemas solares fotovoltaicos. Debido a que los módulos fotovoltaicos continúan generando electricidad siempre que están expuestos a la luz solar, las instalaciones solares requieren un enfoque más completo para el control de la energía peligrosa que muchos sistemas eléctricos tradicionales.

Al identificar cada fuente de energía, seguir los procedimientos LOTO que cumplen con OSHA, verificar la ausencia de voltaje, usar EPP apropiado y herramientas aisladas IEC 60900, los técnicos pueden reducir significativamente los riesgos de descarga eléctrica, arco eléctrico y energización inesperada de equipos mientras mantienen o reparan instalaciones solares.
