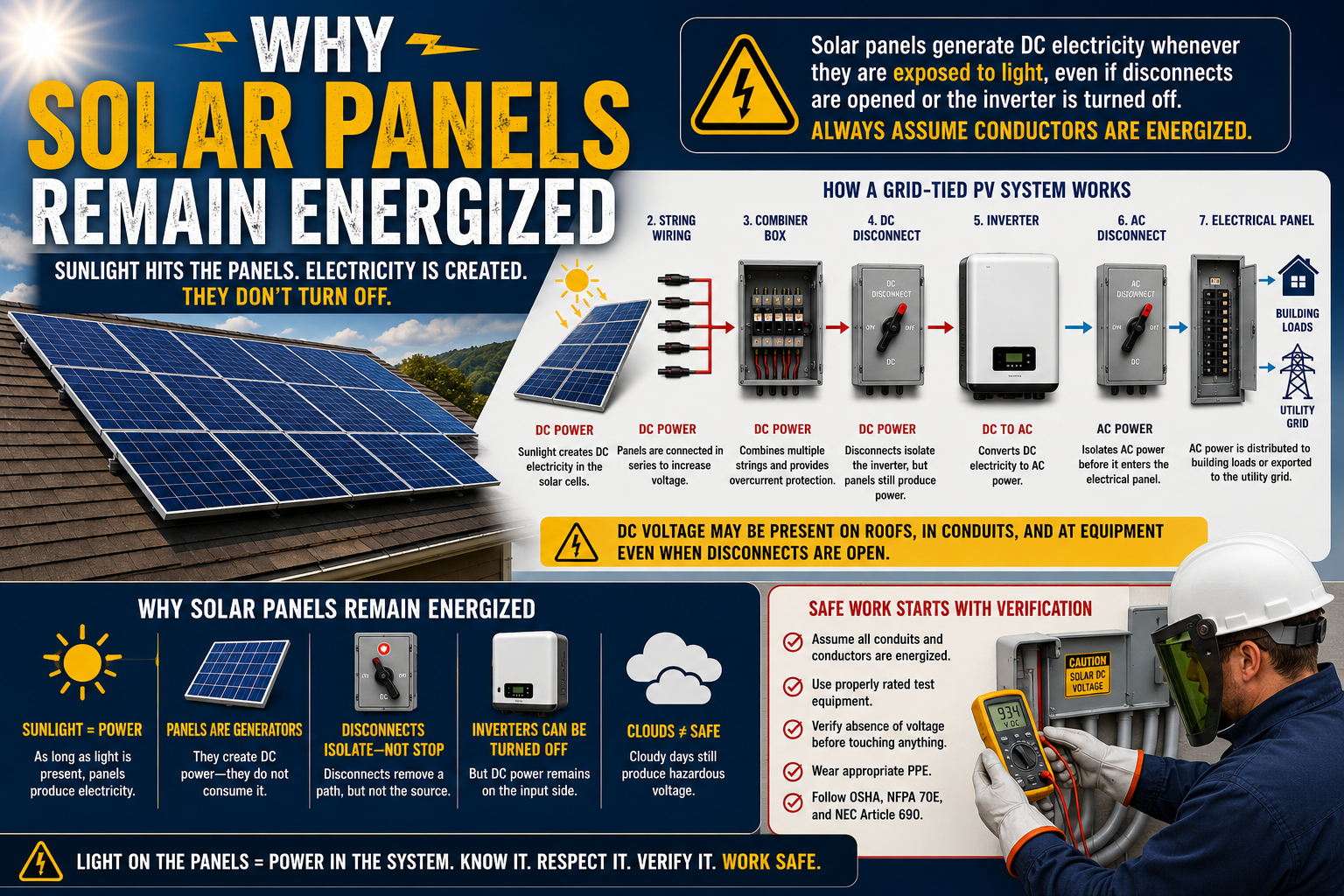

Why Solar Panels Remain Energized

Comprendre pourquoi les systèmes photovoltaïques continuent à produire de l'électricité après l'ouverture des sectionneurs

L'une des notions les plus importantes pour toute personne travaillant avec des systèmes photovoltaïques (PV) est de comprendre que les panneaux solaires ne s'éteignent pas simplement. Contrairement aux équipements électriques conventionnels qui se désactivent lorsqu'ils sont déconnectés de leur source d'alimentation, les modules solaires sont la source d'alimentation. Tant que la lumière du soleil atteint les cellules photovoltaïques, elles continuent de générer de l'électricité en courant continu (CC).

Cette caractéristique unique rend les systèmes d'énergie solaire fondamentalement différents des installations électriques traditionnelles et crée des dangers que tout électricien, installateur solaire, technicien de maintenance, inspecteur, ingénieur et intervenant d'urgence doit comprendre. L'ouverture d'un sectionneur, l'arrêt d'un onduleur ou l'isolation de l'alimentation secteur peut réduire ou isoler des parties d'un système photovoltaïque, mais cela n'élimine pas nécessairement la tension dans tout le système.

Comprendre pourquoi les panneaux solaires restent sous tension est essentiel pour prévenir les chocs électriques, les incidents d'arc électrique CC, les dommages matériels et les accidents potentiellement mortels.

Les panneaux solaires sont des générateurs électriques

L'une des plus grandes idées fausses concernant l'énergie solaire est que les panneaux photovoltaïques se comportent comme des appareils qui reçoivent de l'électricité d'une autre source.

En réalité, chaque panneau solaire est un petit générateur électrique.

Au lieu de brûler du combustible ou d'utiliser des machines tournantes, les modules photovoltaïques génèrent de l'électricité directement à partir de la lumière du soleil grâce à l'effet photovoltaïque. Chaque fois que la lumière du soleil frappe le matériau semi-conducteur à l'intérieur du panneau, de l'énergie électrique est produite.

Parce que le panneau solaire est la source d'électricité — et non pas simplement une partie du système électrique — il continue de produire de la tension chaque fois qu'une lumière suffisante est disponible.

L'effet photovoltaïque ne « s'éteint » jamais

L'effet photovoltaïque se produit automatiquement.

Lorsque les photons de la lumière du soleil frappent les cellules de silicium à l'intérieur du module :

  • Les électrons sont excités.
  • Un courant électrique commence à circuler.
  • Une tension se développe aux bornes du panneau.
  • De l'électricité en courant continu (CC) est produite.

Aucun interrupteur externe n'indique au panneau de commencer à générer de l'électricité.

De même, aucun interrupteur ne lui indique de s'arrêter.

Tant que la lumière atteint les cellules, l'électricité est générée.

Les sectionneurs n'arrêtent pas la production solaire

Les sectionneurs sont souvent mal compris.

Leur but est d'isoler des sections du système électrique, et non d'empêcher les modules solaires de générer de l'électricité.

Par exemple :

Un sectionneur CC peut isoler l'onduleur du générateur solaire.

Un sectionneur CA peut isoler le bâtiment du réseau.

Aucun de ces dispositifs ne modifie ce qui se passe à l'intérieur des modules photovoltaïques eux-mêmes.

Les modules continuent de convertir la lumière du soleil en énergie électrique.

Cela signifie que les conducteurs entre le champ solaire et le sectionneur peuvent rester sous tension même si l'équipement en aval a été isolé.

Éteindre l'onduleur n'éteint pas les panneaux

Beaucoup de gens supposent qu'éteindre l'onduleur rend le système sûr.

C'est incorrect.

L'onduleur ne fait que convertir le courant continu en courant alternatif.

Lorsque l'onduleur s'arrête :

  • La production CA s'arrête.
  • La synchronisation avec le réseau cesse.
  • La conversion de puissance s'arrête.

Cependant, les modules photovoltaïques continuent de produire une tension CC du côté de l'entrée de l'onduleur chaque fois que de la lumière est présente.

L'onduleur ne convertit plus de puissance, mais le champ solaire lui-même reste sous tension.

L'alimentation réseau et l'énergie solaire sont différentes

Les systèmes électriques traditionnels reçoivent de l'énergie du réseau électrique.

Si l'alimentation réseau est déconnectée :

  • Les conducteurs du bâtiment sont généralement désactivés après une isolation appropriée.
  • La production d'énergie s'arrête parce que la source a été supprimée.

Les systèmes solaires fonctionnent différemment.

La source électrique reste montée sur le toit ou dans le champ solaire.

La déconnexion du réseau ne supprime qu'une seule source électrique.

Le générateur photovoltaïque continue d'agir comme son propre générateur.

La lumière du soleil est l'« interrupteur »

La seule chose nécessaire pour qu'un panneau solaire génère de l'électricité est la lumière.

Cela inclut :

  • Le soleil éclatant
  • Le ciel couvert
  • Le temps nuageux
  • Le soleil du matin
  • Le soleil de fin d'après-midi
  • La lumière du jour réfléchie
  • La réflexion de la neige
  • La lumière ambiante diffuse

Bien que la puissance électrique diminue dans des conditions de faible luminosité, une tension dangereuse peut toujours être présente.

C'est pourquoi le temps nuageux ne doit jamais être considéré comme des conditions de travail sûres.

Même une ombre partielle peut ne pas éliminer la tension

Beaucoup de gens croient que couvrir une partie d'un panneau ou attendre que les nuages passent éliminera les dangers électriques.

En réalité :

  • Un panneau ombragé peut continuer à produire de la tension.
  • Les panneaux connectés en série continuent de contribuer à la tension de la chaîne.
  • La lumière réfléchie peut toujours générer une puissance électrique.

Une désactivation complète nécessite plus qu'une simple réduction de la lumière du soleil.

Comprendre la tension de la chaîne

Les modules solaires sont connectés en séries pour augmenter la tension.

Par exemple :

  • Un module peut produire environ 40 volts CC.
  • Dix modules connectés en série peuvent produire environ 400 volts CC.
  • Vingt-cinq modules peuvent dépasser 1 000 volts CC.

Même si un module est ombragé, les modules restants continuent de produire de la tension.

Cela explique pourquoi des chaînes entières peuvent rester dangereuses malgré un ombrage partiel.

La tension en circuit ouvert reste présente

Chaque module photovoltaïque a une tension en circuit ouvert (Voc).

La tension en circuit ouvert existe chaque fois que :

  • Le panneau est éclairé.
  • Aucune charge électrique n'est connectée.

Même avec l'onduleur déconnecté, le module peut toujours produire de la Voc.

Les travailleurs peuvent donc rencontrer une tension dangereuse sur les conducteurs déconnectés.

Pourquoi la tension CC crée des dangers supplémentaires

Contrairement au courant alternatif, le courant continu ne traverse pas naturellement le zéro plusieurs fois par seconde.

Pour cette raison :

  • Les arcs électriques peuvent persister plus longtemps.
  • La déconnexion des circuits sous tension devient plus difficile.
  • Un équipement de commutation spécialisé est nécessaire.
  • L'énergie d'arc peut être maintenue plus longtemps que les circuits CA comparables.

Ces caractéristiques rendent les systèmes photovoltaïques uniques du point de vue de la sécurité.

Les systèmes d'arrêt rapide améliorent la sécurité

Les installations photovoltaïques modernes incluent fréquemment des systèmes d'arrêt rapide.

Les équipements d'arrêt rapide sont conçus pour réduire les tensions dangereuses dans des portions spécifiques de l'installation en cas d'urgence ou de maintenance.

Cependant, les travailleurs doivent comprendre que :

  • L'arrêt rapide n'élimine pas tous les dangers.
  • Certains composants peuvent toujours rester sous tension.
  • Les procédures du fabricant doivent toujours être suivies.
  • La tension doit toujours être vérifiée avant le début des travaux.

L'arrêt rapide est une amélioration importante de la sécurité, et non un substitut aux pratiques de travail sûres.

Le stockage sur batterie ajoute des sources supplémentaires de tension CC

Les systèmes solaires hybrides peuvent inclure des systèmes de stockage d'énergie par batterie (BESS).

Même après la diminution de la production solaire, les batteries peuvent continuer à fournir de l'électricité CC haute tension.

Cela crée plusieurs sources d'énergie potentielles :

  • Modules photovoltaïques
  • Stockage sur batterie
  • Réseau électrique
  • Générateurs de secours (le cas échéant)

L'isolation sûre nécessite de comprendre chaque source d'énergie électrique disponible.

Les intervenants d'urgence sont confrontés à des défis uniques

Les pompiers et les intervenants d'urgence rencontrent fréquemment des systèmes photovoltaïques sous tension.

Contrairement aux bâtiments conventionnels :

  • Les champs solaires en toiture peuvent continuer à produire de l'électricité lors d'incendies diurnes.
  • Les conducteurs endommagés peuvent rester sous tension.
  • Les jets d'eau nécessitent des distances de sécurité et des procédures appropriées.
  • Les dommages structurels peuvent exposer des câblages sous tension.

Une formation adéquate et des procédures d'arrêt rapide améliorent considérablement la sécurité des intervenants.

Idées reçues courantes

Mythe : Éteindre le disjoncteur éteint les panneaux solaires.

Faux.

Les disjoncteurs isolent les circuits électriques, ils n'arrêtent pas la production photovoltaïque.

Mythe : L'onduleur éteint le champ solaire.

Faux.

L'onduleur convertit l'électricité mais n'empêche pas les panneaux de générer de la tension CC.

Mythe : Les panneaux solaires sont sûrs par temps nuageux.

Faux.

Une lumière solaire réduite diminue la puissance de sortie mais n'élimine souvent pas la tension dangereuse.

Mythe : Les sectionneurs éliminent tous les dangers électriques.

Faux.

Les conducteurs entre le champ solaire et le sectionneur peuvent rester sous tension tant qu'il y a de la lumière.

Pratiques de travail sûres autour des panneaux solaires sous tension

Toute personne travaillant sur ou à proximité de systèmes photovoltaïques doit :

  • Traiter tous les conducteurs comme sous tension jusqu'à preuve du contraire.
  • Respecter les exigences de sécurité électrique de l'OSHA.
  • Se conformer aux pratiques de travail sûres de la NFPA 70E.
  • Respecter les exigences de l'article 690 du NEC.
  • Utiliser des instruments de test correctement classés CAT III ou CAT IV.
  • Vérifier l'absence de tension avant de commencer les travaux.
  • Porter l'EPI approprié résistant aux arcs électriques si nécessaire.
  • Inspecter les outils isolés 1000V avant chaque utilisation.
  • Suivre les procédures d'arrêt du fabricant.
  • Ne jamais se fier uniquement aux sectionneurs.

Ces pratiques aident à réduire le risque de choc électrique et de blessures liées aux arcs électriques CC.

Pourquoi cette connaissance sauve des vies

Comprendre pourquoi les panneaux solaires restent sous tension modifie la façon dont les électriciens abordent les systèmes photovoltaïques.

Au lieu de supposer qu'une déconnexion a rendu le système sûr, les travailleurs qualifiés reconnaissent que :

  • Le générateur solaire lui-même est la source électrique.
  • La tension peut rester présente même lorsque l'équipement en aval est isolé.
  • La vérification, et non la supposition, est le fondement de la sécurité électrique.

Cette approche s'aligne sur les principes fondamentaux de l'OSHA, de la NFPA 70E et des pratiques de travail électrique sous tension sûres.

Conclusion

Les systèmes photovoltaïques solaires sont uniques parce que la source d'énergie électrique est intégrée directement à l'installation. Contrairement aux systèmes électriques conventionnels qui dépendent de l'alimentation secteur ou de générateurs mécaniques, les modules photovoltaïques génèrent continuellement du courant continu chaque fois qu'ils sont exposés à la lumière. L'ouverture des sectionneurs, l'arrêt des onduleurs ou l'isolation de l'alimentation secteur peuvent réduire les dangers dans certaines parties du système, mais ces actions n'empêchent pas les modules solaires eux-mêmes de produire de l'électricité.

Pour les électriciens, les installateurs solaires, le personnel de maintenance, les inspecteurs, les ingénieurs et les intervenants d'urgence, comprendre cette distinction est l'un des principes les plus importants de la sécurité photovoltaïque. Reconnaître que les panneaux solaires restent sous tension tant qu'ils sont éclairés — et vérifier l'absence de tension avant de commencer les travaux — permet de prévenir les chocs électriques, les incidents d'arc électrique CC soutenus et les accidents potentiellement mortels.

Alors que vous continuez à parcourir ce Centre de ressources sur l'énergie solaire, les prochains articles développeront ces concepts en examinant les Dangers électriques solaires courants, le Choc solaire vs. l'arc électrique, les Exigences d'arrêt rapide, la Consignation/Déconsignation pour les systèmes solaires, et la Sécurité des systèmes de stockage d'énergie par batterie (BESS), offrant un cadre complet pour travailler en toute sécurité autour des installations photovoltaïques modernes.
