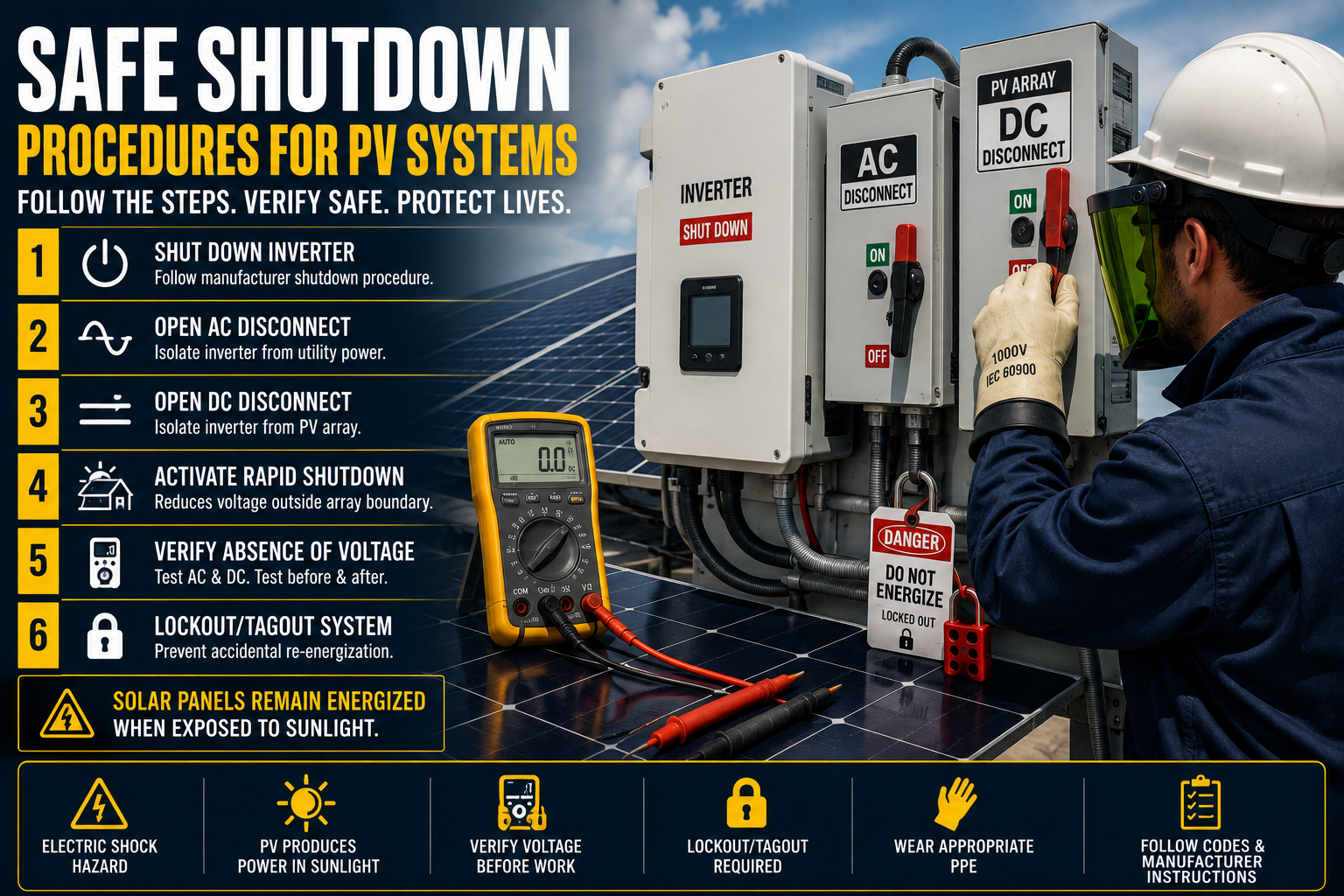

Procédures d'arrêt sécurisé des systèmes PV : Comment décharger en toute sécurité les installations solaires
L'arrêt d'un système solaire photovoltaïque (PV) n'est pas aussi simple que d'appuyer sur un seul interrupteur. Contrairement aux systèmes électriques traditionnels, les panneaux solaires continuent de produire de l'électricité chaque fois que la lumière du soleil atteint les cellules photovoltaïques. Même après la coupure du courant du réseau, des parties d'un système PV peuvent rester sous tension, créant de graves risques électriques pour les installateurs, les électriciens, les techniciens de maintenance, les inspecteurs et les intervenants d'urgence.
Comprendre la séquence d'arrêt appropriée est essentiel pour réduire les risques de choc électrique, d'arc électrique, de dommages aux équipements et de mise sous tension inattendue du système. Bien que chaque installation doive suivre les instructions du fabricant, les procédures d'arrêt sécurisé sont également régies par les codes électriques applicables et les normes de sécurité au travail.
Ce guide explique comment arrêter en toute sécurité un système solaire PV, pourquoi les procédures d'arrêt sont importantes et les précautions que les travailleurs doivent prendre avant d'effectuer la maintenance.
Pour un aperçu du fonctionnement photovoltaïque, voir Comprendre le fonctionnement des systèmes solaires PV.
Pourquoi un arrêt sécurisé est essentiel
Les panneaux solaires génèrent de l'électricité en courant continu (CC) dès qu'ils sont exposés à la lumière du soleil.
Contrairement à l'alimentation électrique conventionnelle, cette source d'énergie ne peut pas simplement être coupée.
Même après :
- L'ouverture du disjoncteur principal
- L'arrêt de l'onduleur
- La déconnexion du service public
…les conducteurs entre le champ solaire et l'onduleur peuvent toujours transporter une tension dangereuse.
Ne pas comprendre cela peut entraîner :
- Un choc électrique
- Un arc électrique
- Des dommages matériels
- Une mise sous tension inattendue
- Des blessures graves ou la mort
Pour en savoir plus, consultez Pourquoi les panneaux solaires restent sous tension.
Comprendre votre système PV
Avant d'arrêter toute installation solaire, identifiez les principaux composants du système.
La plupart des systèmes comprennent :
- Modules solaires PV
- Câblage de chaîne CC
- Boîtes de jonction
- Sectionneur CC
- Onduleur
- Sectionneur CA
- Service électrique principal
- Système de stockage d'énergie par batterie (si installé)
Savoir comment ces composants interagissent permet de s'assurer que la séquence d'arrêt est effectuée en toute sécurité.
Étape 1 : Informer le personnel concerné
Avant de commencer les travaux :
- Informez toute personne affectée par l'arrêt.
- Suivez les procédures de l'entreprise.
- Obtenez les permis de travail requis.
- Passez en revue les instructions d'arrêt du fabricant.
La communication aide à prévenir un fonctionnement inattendu du système pendant la maintenance.
Étape 2 : Porter l'ÉPI approprié
Avant d'approcher un équipement sous tension, les travailleurs doivent porter l'ÉPI approprié aux dangers identifiés.
Selon la tâche, cela peut inclure :
- Gants isolants en caoutchouc homologués pour la tension
- Gants de protection en cuir
- Vêtements résistants aux arcs électriques
- Écran facial résistant aux arcs électriques
- Lunettes de sécurité
- Casque de protection
- Chaussures de sécurité électrique
Pour plus d'informations, voir Comprendre les exigences en matière d'ÉPI électrique.
Étape 3 : Arrêter l'onduleur
La plupart des fabricants recommandent de commencer par la procédure d'arrêt de l'onduleur.
Selon l'équipement, cela peut impliquer :
- Utiliser la commande d'arrêt de l'onduleur
- Suivre la séquence d'arrêt affichée à l'écran
- Attendre les indicateurs d'arrêt interne
Suivez toujours les instructions du fabricant.
Étape 4 : Ouvrir le sectionneur CA
Après l'arrêt de l'onduleur :
- Ouvrez le sectionneur CA.
- Isolez l'onduleur de l'alimentation du réseau.
- Vérifiez la position du sectionneur.
Cela supprime l'alimentation CA de la sortie de l'onduleur.
Cependant, le champ solaire peut toujours produire de l'électricité CC.
Étape 5 : Ouvrir le sectionneur CC
Ensuite :
- Ouvrez le sectionneur CC.
- Isolez l'onduleur du champ solaire.
Bien que cela protège l'onduleur, les conducteurs entre les modules PV et le sectionneur peuvent rester sous tension tant que la lumière du soleil est présente.
Apprenez-en davantage dans Comprendre la tension CC dans les systèmes solaires.
Étape 6 : Activer l'arrêt rapide (si équipé)
De nombreux systèmes modernes incluent un équipement d'arrêt rapide requis par l'article 690 du NEC.
L'arrêt rapide vise à réduire la tension en dehors de la limite du champ pour la sécurité des pompiers et des travailleurs.
Cependant :
L'arrêt rapide n'élimine pas toute la tension au sein du champ PV.
Les travailleurs ne doivent jamais supposer que le système est complètement hors tension simplement parce que l'arrêt rapide a été activé.
Voir Article 690 du NEC : Explication des systèmes solaires photovoltaïques (PV).
Étape 7 : Vérifier l'absence de tension
Ne vous fiez jamais uniquement aux positions des interrupteurs ou aux voyants lumineux.
Toujours :
- Testez avec un équipement de test électrique correctement calibré.
- Vérifiez votre testeur sur une source sous tension connue avant et après le test.
- Vérifiez les conducteurs CA et CC.
- Confirmez que l'énergie stockée s'est dissipée, le cas échéant.
Le test est la seule méthode fiable pour confirmer une condition de travail électriquement sûre.
Étape 8 : Consigner/Étiqueter le système
Si une maintenance est effectuée :
- Appliquez des dispositifs de consignation/étiquetage.
- Fixez des étiquettes d'avertissement.
- Évitez toute remise sous tension accidentelle.
- Suivez les procédures de contrôle des énergies dangereuses de l'OSHA.
Voir Consignation/Étiquetage pour les installations solaires.
Considérations spéciales pour les systèmes de batterie
Si l'installation comprend des systèmes de stockage d'énergie par batterie (BESS) :
Des procédures d'arrêt supplémentaires peuvent être requises.
Les systèmes de batterie peuvent :
- Rester sous tension
- Stocker de l'énergie dangereuse
- Fournir de l'énergie indépendamment du champ solaire
Suivez toujours les procédures d'arrêt du fabricant pour l'équipement de batterie.
En savoir plus dans Sécurité électrique des systèmes de stockage d'énergie par batterie (BESS).
Erreurs courantes d'arrêt
Les accidents se produisent fréquemment parce que les travailleurs :
- Supposent que l'ouverture d'un sectionneur décharge l'ensemble du système.
- Ignorent les systèmes de stockage par batterie.
- Sautent la vérification de la tension.
- Retirent les couvercles avant de tester.
- Omettent d'appliquer la consignation/étiquetage.
- Se fient aux voyants lumineux au lieu d'utiliser un multimètre.
- Oublient que les modules solaires continuent de produire de l'électricité.
Éviter ces erreurs améliore considérablement la sécurité des travailleurs.
Le rôle des outils isolés
Pendant les procédures d'arrêt et de vérification, les techniciens travaillent souvent à proximité de conducteurs sous tension avant qu'une condition de travail électriquement sûre n'ait été établie.
Les outils à main isolés 1 000 V certifiés IEC 60900 aident à réduire la probabilité de courts-circuits accidentels et à minimiser le risque de choc électrique lors de l'exécution d'inspections, de tests ou de procédures de déconnexion.
Les outils isolés sont une couche de protection supplémentaire et doivent toujours être utilisés avec les ÉPI appropriés, la vérification de la tension et les procédures de consignation/étiquetage.
En savoir plus dans IEC 60900 : La norme internationale pour les outils à main isolés.
Normes de sécurité applicables
Les procédures d'arrêt sécurisé des systèmes PV doivent suivre :
- Les réglementations de sécurité électrique de l'OSHA
- Les pratiques de travail sécuritaires de la NFPA 70E
- Les exigences photovoltaïques de l'article 690 du NEC
- Les instructions d'installation et de maintenance du fabricant
Ensemble, ces exigences contribuent à établir des pratiques de travail sécuritaires pour les installations solaires.
Pour plus d'informations, voir NFPA 70E expliquée : La sécurité électrique au travail.
Bonnes pratiques pour un arrêt PV sécurisé
Chaque technicien doit :
- Traiter chaque système PV comme sous tension jusqu'à preuve du contraire.
- Suivre la procédure d'arrêt du fabricant.
- Porter l'ÉPI approprié.
- Ouvrir les sectionneurs CA et CC dans la bonne séquence.
- Activer l'arrêt rapide si disponible.
- Vérifier l'absence de tension.
- Appliquer la consignation/étiquetage avant la maintenance.
- Utiliser des outils isolés certifiés IEC 60900.
- Comprendre les dangers des systèmes de batterie.
- Ne jamais contourner les dispositifs de sécurité.
Dernières réflexions
L'arrêt sécurisé d'un système photovoltaïque exige plus qu'une simple déconnexion de l'alimentation électrique. Parce que les modules solaires continuent de générer de l'électricité chaque fois qu'ils sont exposés à la lumière du soleil, les techniciens doivent comprendre les limites des sectionneurs, des systèmes d'arrêt rapide et des équipements de stockage par batterie.
En suivant les procédures du fabricant, en respectant les normes OSHA, NFPA 70E et l'article 690 du NEC, en vérifiant l'absence de tension, en appliquant la consignation/étiquetage et en utilisant des outils isolés correctement calibrés, les travailleurs peuvent réduire considérablement le risque de choc électrique et d'arc électrique lors de l'entretien des systèmes solaires PV.
